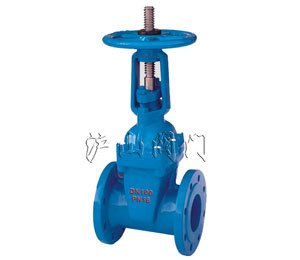

Z41X明杆弹性座封闸阀


Z41X明杆弹性座封闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 Z41X明杆弹性座封闸阀   产品型号 Z41X
  驱动方式 手动   连接形式 法兰
  结构形式 明杆   密封材料 EPDM橡胶
  压力范围 1.6~6.4MPa   公称通径 DN50-DN800
  常用材质 球墨铸铁、铸钢、不锈钢、316L   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖Z41X明杆弹性座封闸阀〗制造商,也是国内大型【】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Z41X明杆弹性座封闸阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、Z41X明杆弹性座封闸阀简介:

  明杆弹性座封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 软密封闸阀最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52'''' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。本类阀门在管道中一般应当水平安装。

  弹性座封闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。软密封闸阀为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。


二、Z41X明杆弹性座封闸阀通用要求:


  1.1明杆弹性座封闸阀规格及类别,应符合管道设计文件的要求。

  1.2弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

  1.3暗杆弹性座封闸阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;暗杆弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。

  1.4明杆弹性座封闸阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。


Z41X明杆弹性座封闸阀标质:


  2.1阀体材质,应以球墨铸铁,铸钢,不锈钢,316L为主,并注明牌号及铸铁实际的物理化学检测数据。

  2.2阀杆材质,力求不锈钢阀杆(2CR13),大口径阀门也应是不锈钢嵌包的阀杆。

  2.3螺母材质,采用铸铝黄铜或铸铝青铜,且硬度与强度均大于阀杆。

  2.4阀杆衬套材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

  2.5密封面的材质

  ①明杆弹性座封闸阀类别不一,密封方式及材质要求不一;

  ②普通楔式闸阀,铜环的材质、固定方式、研磨方式均应说明;

  ③软密封闸阀,阀板衬胶材料的物理化学及卫生检测数据;

  2.6阀轴填料

  ①由于管网中的暗杆弹性座封闸阀,通常是启闭不频繁的,要求填料在数年内不活动,填料亦不老化,长期保持密封效果;

  ②阀轴填料亦应在承受频繁启闭时,密封效果的良好性;

  ③鉴于上述要求,阀轴填料力求终身不换或十多年不更换;

  ④填料若需更换,气动阀设计应考虑能有水压的状况下更换的措施。


Z41X明杆弹性座封闸阀的操作机构:


  3.1弹性座封闸阀操作时的启闭方向,一律应顺时针关闭。

  3.2由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。

  3.3为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。

  3.4暗杆弹性座封闸阀启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

  3.5明杆弹性座封闸阀启闭程度的显示盘

  ①明杆弹性座封闸阀启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显示盘的外壳上,一律面向地面,刻度线刷上荧光粉,以示醒目;

  ②指示盘针的材质在管理较好的情况下可用不锈钢板,否则为刷漆的钢板,切勿使用铝皮制作;

  ③指示盘针醒目,固定牢靠,一旦启闭调节准确后,应以铆钉锁定。

  3.6若弹性座封闸阀埋设较深,操作机构及显示盘离地面距离≥1.5m时,应设有加长杆设施,且固定稳牢,以便人们从地面上观察及操作。也就是说,管网中的阀门启闭操作,不宜下井作业。


五、Z41X明杆弹性座封闸阀的性能检测:


  4.1阀门某一规格批量制造时,应委托权威性机构进行以下性能的检测:

  ①阀门在工压状况下的启闭力矩;

  ②在工压状况下,能保证阀门关闭严密的连续启闭次数;

  ③阀门在管道输水状况下的流阻系数的检测。

  4.2阀门在出厂前应进行以下的检测:

  ①阀门在开启状况下,阀体应承受阀门工压值二倍的内压检测;

  ②阀门的关闭状况下,两侧分别承受1.1倍阀门工压值,无渗漏;但金属密封的蝶阀,渗漏值亦不大于相关要求。


六、Z41X明杆弹性座封闸阀的内外防腐:


  5.1阀体(包括变速传动箱体)内外,首先应抛丸清砂除锈,力求静电喷涂粉状无毒环氧树脂,厚度达0.3mm以上。特大型阀门静电喷涂无毒环氧树脂有困难时,亦应刷涂、喷涂相似的无毒环氧漆。

  5.2阀体内部以及阀板各个部位要求全面防腐,一方面浸泡在水中不会锈蚀,在两种金属之间不产生电化学腐蚀;二方面表面光滑使过水阻力减少。

  5.3阀体内防腐的环氧树脂或油漆的卫生要求,应有相应权威机关的检测报告。化学物理性能亦应符合相关要求。


七、Z41X明杆弹性座封闸阀包装运输:


  6.1阀门两侧应设轻质堵板固封。

  6.2中、小口径阀门应以草绳捆扎,并以集装箱方式运输为宜。

  6.3大口径阀门亦有简易木条框架固体包装,以免运输过程中碰损。


八,Z41X明杆弹性座封闸阀出厂说明书:


  气动闸阀是设备,在出厂说明书中应标明以下相关数据:

  阀门规格;型号;工作压力;制造标准;阀体材质;阀杆材质;密封材质;阀轴填料材质;阀杆轴套材质;内外防腐材质;操作启动方向;转数;工压状况下启闭力矩;制造厂厂名;出厂日期;出厂编号;重量;连接法兰盘的孔径、孔数、中心孔距;以图示方式标明整体长、宽、高的控制尺寸;阀门流阻系数;有效启闭次数;阀门出厂检测的相关数据及安装、维护的注意事项等。

九、Z41X明杆弹性座封闸阀出材料:

  阀体:铸铁、球墨铸铁、碳钢

  阀盖:铸铁、球墨铸铁、碳钢

  阀盖支架:碳钢

  阀杆:2Crl3

  手轮:铸铁、锻压钢件

  闸板:球墨铸铁、碳钢铁心完全包覆EPDM硫化橡胶、带有抗脱新黄铜整体楔块螺母

  固定销:1Cr18Ni9

  阀杆密封圈:PTFE(聚四氟乙烯)、NBRO型圈

  阀盖螺母:抗脱锌黄铜

  阀盖体密封垫圈:EPDM橡胶

  阀盖螺栓:镀锌钢8.8级

  涂层:热喷环氧树脂内外涂层

  信号限位

十、
Z41X明杆弹性座封闸阀故障排除方法:


  1软密封闸阀填料处渗漏

  (1)填料压盖太松,可均匀地将压紧填料压盖用的螺母旋紧。

  (2)填料圈数不够,应增加填料。

  (3)填料由于使用过久或保存不当失效,应更换新填料,更换时须注意各圈间的接头应交叉错开1200。

  2软密封闸阀闸板和阀座密封面间

  (1)密封面间夹有污物,可冲洗消除之。

  (2)密封面如有损伤,应重新研磨,必要时可重新堆焊及加工,研磨的密封面必须平整,其粗糙度不得低于0.4。

  3软密封闸阀阀体和阀盖连接处渗漏螺母拧得不紧或松紧不均匀,可重新调整之。

  (1)法兰密封面上有损伤(直的沟纹或槽痕等)应进行修正。

  (2)垫片损坏,应更换新垫片。

  4软密封闸阀阀杆传动不灵活

  (1)填料压得过紧,应适当拧松填料压盖上的螺母。

  (2)填料压盖位置不正,使阀杆卡住,应均匀地拧动填料压盖上的螺母,使压盖恢复正常位置。

  (3)阀杆和阀杆螺母上的螺纹有损伤,应拆开后消除之。
