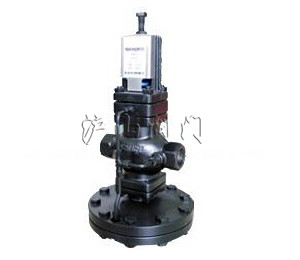

| 产品名称： | 先导式超大膜片高灵敏度减压阀 | 产品型号： | YD13H |
| 驱动方式： | 手动 | 连接形式： | 内螺纹 |
| 结构形式： | 活塞式 | 密封材料： | 不锈钢 |
| 压力范围： | 2.5MPa | 公称通径： | DN15-DN50 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、YD13H型先导式超大膜片高灵敏度减压阀结构特点和用途：
本系列YD13H型先导式超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。本杠杆式蒸汽减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
二、YD13H型先导式超大膜片高灵敏度减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 316 |
| 调节弹簧 | 60Si2Mn |
| 主阀弹簧 | 50CrVA |
三、YD13H型先导式超大膜片高灵敏度减压阀主要技术参数和性能指标：
| 公称压力 | PN25 |
| PMA高允许压力 | 26barg |
| TMA高允许温度 | 350℃ |
| TMI低允许温度 | 0℃ |
| PMO大工作压力* | 17barg |
| TMO大工作温度 | 285℃ |
| 出口压力范围(barg) | 0.2-1.7 |
*：在饱和蒸汽条件下
四、YD13H型先导式超大膜片高灵敏度减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 2.5 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 |
五、YD13H型先导式超大膜片高灵敏度减压阀连接尺寸（近似值）
| DN | Rc | L | H1 | H | D |
| 15 | 1/2 | 147 | 221 | 133 | 185 |
| 20 | 3/4 | 154 | 224 | 136 | 185 |
| 25 | 1 | 160 | 235 | 145 | 207 |
| 32 | 1-1/4 | 180 | 236 | 156 | 207 |
| 40 | 1-1/2 | 200 | 238 | 176 | 255 |
| 50 | 2 | 230 | 246 | 183 | 255 |
