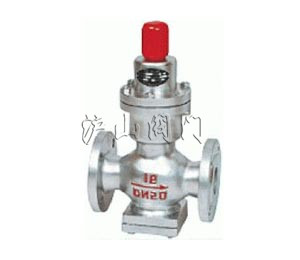

Y44Y型直接作用式波纹管减压阀


Y44Y型直接作用式波纹管减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 直接作用式波纹管减压阀   产品型号 Y44Y
  驱动方式 手动   连接形式 法兰
  结构形式 波纹管   密封材料 硬质合金
  压力范围 0.6~1.6MPa   公称通径 DN15-DN100
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖Y44Y型直接作用式波纹管减压阀〗制造商,也是国内大型【减压阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Y44Y型直接作用式波纹管减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

Y44Y型直接作用式波纹管减压阀介绍


    本系列直接作用式波纹管减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
    本
杠杆式蒸汽减压阀品调压、稳压动作灵敏平衡,适用于气体和液体介质的管路使用。

Y44H/Y型直接作用式波纹管减压阀

一、Y44Y型直接作用式波纹管减压阀主要技术参数和性能指标


公称压力(MPa)

0.6

1.0

1.6

壳体试验压力(MPa)

0.9

1.5

2.4

密封试验压力(MPa)

0.6

1.0

1.6

最高进口压力(MPa)

0.6

1.0

1.6

出口压力范围(MPa)

0.05-0.4

0.1-0.8

0.1-1.0

压力特性偏差(MPa)△P2P

GB12244-1989

流量特性偏差(MPa)△P2G

GB12244-1989

最小压差(MPa)

0.1

0.15

0.15

渗漏量

GB12245-1989

*:壳体试验不包括波纹管,壳体耐压试验时,必须取下波纹管组件后进行。

二、Y44Y型直接作用式波纹管减压阀主要零件材料


零件名称

零件材料

阀体、阀盖

WCB

底盖

WCB

阀座、阀瓣

2Cr13

波纹管

1Cr18N9Ti

波纹管上垫

2Cr13

波纹管下垫

2Cr13

号向座

2Cr13

主阀弹簧

50CrVA

调节弹簧

60S12Mn


三、Y44Y型直接作用式波纹管减压阀流量系数(Cv)


DN

15

20

25

32

40

50

65

80

100

Cv

1

2.5

4

6.5

9

16

25

36

64


四、Y44Y型直接作用式波纹管减压阀连接尺寸(PN0.6-1.6MPa)



公称通径DN

外形尺寸

连接尺寸

L

H

H1

PN1.6MPa

PN1.6MPa

PN1.6MPa

0.6/1.0MPa

1.6MPa

D

K

n-Φ

d

C

D

K

n-Φ

d

C

D

K

n-Φ

d

C

15

140

140

290

90

80

55

4-12

40

12

95

65

4-14

45

12

95

65

4-14

45

14

20

140

140

295

98

90

65

4-12

50

12

105

75

4-14

55

14

105

75

4-14

55

14

25

160

160

295

110

100

75

4-12

60

14

115

85

4-14

65

14

115

85

4-14

65

14

32

1080

180

295

110

120

90

4-14

70

14

135

100

4-18

78

16

135

100

4-18

78

16

40

200

200

325

125

130

100

4-14

80

14

145

110

4-18

85

16

145

110

4-18

85

16

50

230

230

325

125

150

110

4-14

90

14

160

125

4-18

100

16

160

125

4-18

100

16

65

280

325

130

160

130

4-14

110

14

180

145

4-18

120

18

180

145

4-18

120

18

80

310

380

160

185

150

4-18

125

16

195

160

4-18

135

18

195

160

8-18

135

20

100

350

380

170

205

170

4-18

145

16

215

180

8-18

155

20

215

180

8-18

155

20
