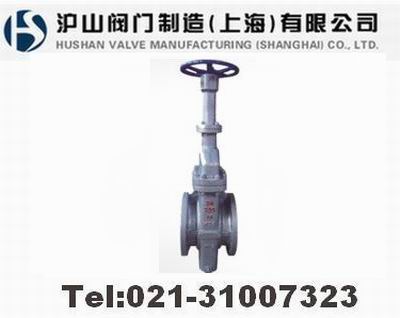

BZ43F波纹管平行式闸阀


BZ43F波纹管平行式闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称

BZ43F波纹管平行式闸阀

  产品型号

BZ43F

  驱动方式

手动

  连接形式

法兰

  结构形式

波纹管

  密封材料

 氟塑料

  压力范围

1.0~10.0MPa

  公称通径

DN15-DN1200

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323

沪山阀门制造(上海)有限公司是国内著名〖BZ43F波纹管平行式闸阀〗制造商,也是国内大型【油田专用阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖高压平衡式角型截止阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、BZ43F波纹管平行式闸阀介绍

 BZ43F波纹管平行式闸阀有手动驱动、法兰式连接、明杆楔式弹性闸板结构,阀座密封面材料为不锈钢、公称压力 PN40、阀体材料为碳素钢的波纹管闸阀。纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封Z43WF无导流孔平行式闸阀应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统,特别适用于易燃、易爆、
有毒及贵重介质的管路。PN:1.010.0温度:-20200介质:水、气、油品阀体材质:碳钢

二、BZ43WF/Z43WF主要外形尺寸:


PN
(MPa)

DN
(mm)

15

20

25

32

40

50

65

80

100

125

150

200

25

300

350

400

450

500

600

700

800

900

1000

1.0
1.6

L

108

117

127

140

165

178

190

283

229

254

267

292

330

356

381

408

430

457

508

610

660

711

811

H

316

338

336

363

390

440

483

595

683

735

833

1072

1265

1433

1675

1857

2036

2247

2723

3092

3414

3870

4550

H1

48

60

70

75

78

83

90

100

120

138

155

185

215

245

275

300

335

370

450

500

535

590

678

2.5

L

108

117

127

140

165

216

241

283

308

381

403

419

457

502

572

610

660

711

813

900

1000

1100

1200

H

316

338

336

363

390

440

483

595

683

735

833

1072

1265

1433

1675

1857

2036

2247

2723

3092

3414

3870

4550

H1

48

60

70

75

78

83

90

100

120

138

155

185

215

245

275

300

335

370

450

500

535

590

703

4.0

L

108

117

127

140

165

216

241

283

305

381

403

419

457

502

572

610

660

711

813

900

1000





H

316

338

336

363

390

440

483

595

683

735

833

1072

1265

1433

1675

1857

2036

2247

2723

3092

3414





H1

48

60

70

75

78

83

90

100

120

138

155

185

215

245

275

300

335

370

450

500

535





6.4

L

250

280

310

350

400

450

550

650

750

850

950

1150

1350

1450



















H

440

483

595

683

735

833

1072

1265

1433

1675

1857

2247

2723

3092



















H1

98

110

115

135

1258

180

213

255

285

318

355

420

495

553



















10.0

L

250

280

310

350

400

450

550

650

750

850

950

1150

1350





















H

440

483

595

683

735

833

1072

1265

1433

1675

1857

2247

2723





















H1

108

120

125

143

165

185

225

270

313

348

378

455

525
