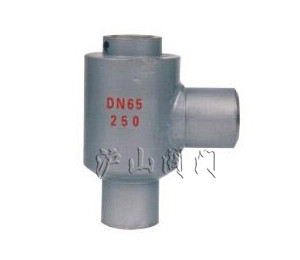

H63角式止回阀


H63角式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

H63角式止回阀

  产品型号

H63

  驱动方式

手动

  连接形式

焊接

  结构形式

角式

  密封材料

 硬质合金

  压力范围

16.0~45.0MPa

  公称通径

DN25-DN100

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323


一、H63角式止回阀介绍


  H63角式止回阀系参照API及CVA有关标准设计生产的一种新型高压阀门。它适用于温度不高于120℃、工作压力不大于40MPa的水、油等管线,用来控制介质单向启闭,以防介质逆流本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用 ~H63H/HG63A角式止回阀/微阻角式止回阀系参照API及CVA有关标准设计生产的一种新型高压阀门。H82卡箍升降式止回阀适用于温度不高于120℃、工作压力不大于40MPa的水、油等管线,用来控制介质单向启闭,以防介质逆流本系列阀门正常处于关闭状态。

H63角式止回阀

PN16~45(160-450) H63H型角式止回阀
H63Y型角式止回阀
H63F101 型角式止回阀

二、H63角式止回阀外形及连接尺寸:

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L1 DO D1
16
20
25
25 85 23 42
32 95 29 54
40 110 36 60
50 120 45 73
65 155 58 89
80 160 72 108
100 200 90 133
35
45
25 85 23 42
32 95 29 56
40 110 36 64
50 120 45 76
65 155 58 89
80 160 72 114
100 200 90 146
