AH42F立式液相安全回流阀


AH42F立式液相安全回流阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

AH42F立式液相安全回流阀

  产品型号

AH42F

  驱动方式

手动

  连接形式

法兰

  结构形式

立式

  密封材料

 聚四氟乙烯

  压力范围

1.6~4.0MPa

  公称通径

DN25-DN150

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323

沪山阀门制造(上海)有限公司是国内著名〖AH42F立式液相安全回流阀〗制造商,也是国内大型【液化气石油专用阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖AH42F立式液相安全回流阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

AH42F立式液相安全回流阀介绍

AH42F立式液相安全回流阀

一、AH42F立式液相安全回流阀产品概述:

AH42F立式液相安全回流阀适用于液化石油气泵出口的液相出口管路上,用于超压介质的安全回流,标准回流压差大于0.5MPa时液化石油气能自动回流入罐。QDQ421F气动紧急切断阀可调整回流压差为0.3~0.8MPa,或按用户要求确定,当泵前压力超过规定值时,阀门自动开启,并起安全回用,保证设备和管路的安全运行。

二、AH42F立式液相安全回流阀主要设计参数:

设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12243 JB/T79-94、GB9113-2000 GB12221-89 DN25~DN150mm PN1.6、2.5、4.0MPa

三、AH42F立式液相安全回流阀主要性能参数:

公称压力 壳体试验 密封试验 开启压力 适用介质 适宜温度
1.6 2.4 0.9PK 用户确定 液化气、天然气
等非腐蚀性介质
-40~+80℃
2.5 3.75
4.0 4.4

四、AH42F立式液相安全回流阀主要零件材料:

阀体、阀盖 阀座、阀瓣、阀杆 弹簧 密封面
WCB 铬不锈钢 铬钒钢 聚四氟乙烯

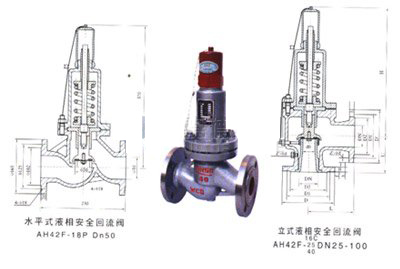

五、AH42F立式液相安全回流阀主要外形尺寸:

公称通径 DN(mm) AH42F - 16C P型主要连接尺寸和外形尺寸(mm) 重量 (kg)
L L1 D D1 D2 b f Z-фd DN, D, D1, D2, b, f, Z-фd H do
25 100 95 115 85 65 14 2 4-14 32 140 100 78 16 3 4-18 250 15 12
32 115 100 140 100 78 16 2 4-18 40 150 110 85 16 3 4-18 280 20 14
40 120 110 150 110 85 16 3 4-18 50 165 125 100 16 3 4-18 290 25 16
50 135 120 165 125 100 16 3 4-18 65 185 145 120 18 3 4-18 341 32 21
80 170 135 200 160 135 18 3 8-18 100 220 180 155 20 3 8-18 470 50 43
100 205 160 220 180 155 20 3 8-18 125 250 210 185 22 3 8-18 580 65 65
150 250 210 285 240 210 24 3 8-22 175 315 270 240 26 3 8-23 670 100 110
