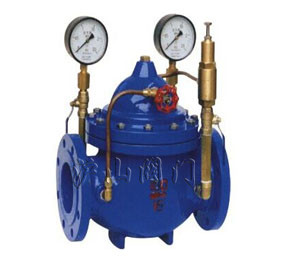

800X压差旁通阀


800X压差旁通阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 800X压差旁通阀   产品型号 800X
  驱动方式 手动   连接形式 法兰
  适用温度  0~150℃   密封材料 橡胶
  压力范围 0.05~0.6MPa   公称通径 DN50-DN450
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖HH44-l6徽阻缓闭止回阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖HH44-l6徽阻缓闭止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、800X压差旁通阀概述


800X压差旁通阀是一种用于空调系统供/回水之间以平衡压差的阀门。
压差旁通阀可提高系统的利用率,保持压差的精确恒定值,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。
800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,
JD745X多功能水泵控制阀完全靠介质自身的压力差来达到平
衡系统的功能,节约能源及安装空间,是一种智能型阀门。



二、800X压差旁通阀性能特点


恒定阀门两端及被控系统压差,支持用户系统变流量运行;
依靠压差自动工作无须外界动力;
可以直接显示控制压差;
可以直接设定控制压差;0~150℃;

控制压差调节灵敏,操作简单;
介质温度:控制压差可调范围:0.05~0.6Mpa
控制压差误差≤±5%;



三、800X压差旁通阀主要用途


常闭型旁通压差控制阀用于燃油、燃气热源供、回水管,中央空调的分、集水器之间,作为一次测定流量,二次侧变流量系统的旁通安装,可有效保护燃油、
燃气机组不会因流量过小导致的温度过高而损坏,可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。

常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统,使用时按高度差设定该阀的压差,并在低区回水管适当位置安装减压泵、止回阀,
调节阀组成的回水减压装置,通过调节阀来调节并设定回水管压力,这样既可保证高区用户不会出现倒空现象,又可保护低区设备不会因压力过高而损坏。



四、800X压差旁通阀主要外型连接尺寸



800X 压差旁通阀结构图
 800X压差旁通阀 结构图(1.浮球导阀 2.球阀 3.针型阀)



DN

50

65

80

100

125

150

200

250

300

350

400

450

L

203

216

241

292

330

356

495

622

698

787

914

978

H1

160

180

200

270

310

320

370

430

480

525

580

635

H

610

625

642

750

808

864

1135

1185

1325

1385

1445

1445

五、800X压差旁通阀安装示意图

800X压差旁通平衡阀安装示意图
