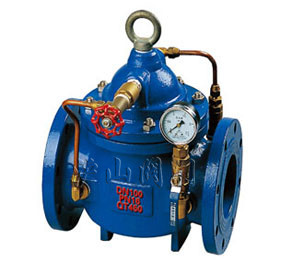

300X缓闭式止回阀


300X缓闭式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 缓闭式止回阀   产品型号 300X
  驱动方式 手动   连接形式 法兰
  结构形式 缓闭式   密封材料 橡胶
  压力范围 1.02.5MPa   公称通径 DN20-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖300X缓闭式止回阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖300X缓闭式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、300X缓闭式止回阀结构特点和用处


300X缓闭式止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,
以达到缓闭消声的效果。本产品利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。
500X泄压/持压阀广泛用于高层建筑、生活区等供水管网系统及城市供
水工程。



二、300X缓闭式止回阀工作原理


当阀门从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,
因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,
回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。



三、300X缓闭式止回阀主要技术参数



公称压(Mpa)

壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


四、300X缓闭式止回阀主要零件材料



零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢


五、300X缓闭式止回阀连接尺寸



300X缓闭式止回阀 结构图
   300X缓闭式止回阀结构图 1、针型阀2、止回阀3、小球阀



DN

L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5

20

180

282

200

172

106

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

282

200

172

106

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

282

200

172

106

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

320

210

265

210

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

320

210

265

210

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

330

215

310

215

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

350

220

350

245

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

410

230

460

305

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

420

245

520

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

430

260

570

415

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

440

280

695

510

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

450

300

780

560

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

460

320

902

658

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

470

340

1025

696

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

480

360

1080

735

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

530

395

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

580

420

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

600

445

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

730

495

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

830

530

1640

925

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

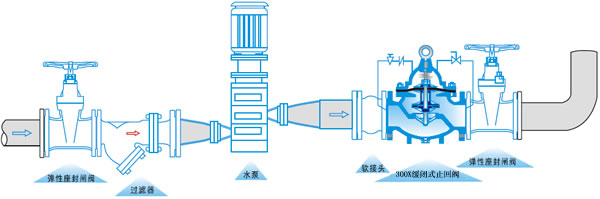

六、300X缓闭式止回阀安装示意图


300X缓闭式止回阀安装示意图
