F43X防逆水封阀


F43X防逆水封阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 防逆水封阀   产品型号 F43X
  驱动方式 手动   连接形式 法兰
  适用介质 无杂物的清水、污水   密封材料 橡胶
  压力范围 1.6~2.5MPa   公称通径 DN80-DN1400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖F43X防逆水封阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖F43X防逆水封阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、F43X防逆水封阀介绍

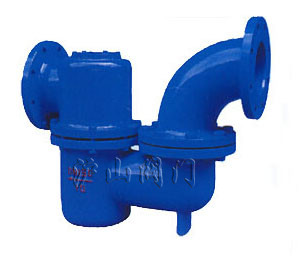

F43X防逆水封阀
F43X防逆水封阀是我公司高级工程技术人员参照国外技术研究开发的最新产品,主要应用干清、蓄水池溢流管道上.平时固阀内有水封可阻止下水管道臭气进入清水池,因太雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒灌清水池,是良好的供水卫生保护装置。

二、F43X防逆水封阀主要性能

本阀结构简单,溢流顺畅无阻,具有双重水封作用。阻隔臭气及污水倒灌,性能可靠,效果良好,且污水倒灌时所带杂物亦不影响密封性能。

三、F43X防逆水封阀工作原理

F43x10T防逆水封目主要由带存水弯的阀体及浮球盖板组件等组成.带浮球的盖板盖在阀体的密封阀座上,将阀腔分成内外两部分,内腔为清水部分,外腔通排水管道,
当内腔充满清水时,目位于内脏的浮球作月,盖板压力降低,易于开启通流。溢流停止后,盖扳可自行复位.盖严阀座.从而可严格组断臭气殛污水倒灌。如果水池进水
口浮球阀*关良好.数年不溢流,阀腔无水,浮球可加重盖板重量.更好地盖严目座,同样可严格隔臭气及防止雨,污水倒灌清水池。
HS41X防污隔断阀如果污水进入阀体
外腔.所带杂物仅能粘附在盖板外表面,不影响盖柱封严阗座。故该防逆水月工作可靠.效果好,不易出故障。且当有杂物沉淀时.T次溢流时可自动冲出阀体。

四、F43X防逆水封阀主要外形尺寸


DN

D

D1

D2

L

H

H0

80

200

1 60

135

500

380

85

1 00

220

180

155

560

420

85

1 50

285

240

210

690

51 0

85

200

340

295

265

825

600

95

250

395

350

320

945

700

95

300

445

400

368

1065

795

95

400

565

51 5

480

1308

930

100

500

670

620

582

1531

1080

100

600

780

725

682

1770

1250

100

700

895

840

794

2013

1440

120

800

1015

950

901

2246

1610

120

900

1115

1050

1010

2450

1810

120

1000

1230

1160

1110

2695

1940

120

1200

1 455

1 380

1320

2700

1780

140

1400

1 675

1 590

1530

31 00

2080

1 40


五、F43X防逆水封阀技术参数

公称压力:PNl 6—2 5M Pa
公称通径:1 5~300
容气腔压力(占管道压力百分数)50~70%
适用介质无杂物的清水、污水
适用介质温度0~80℃
法兰标准:68/T l 7241 6 68/T 91 1 3
试验标准:GB/T l 3927 APl 598

六、F43X防逆水封阀主要外形连接尺寸


DN

管径

1/2”

3/4”

1”

11/4”

11/2”

2”

21/2”

mm

15

20

25

32

40

50

65

L

1.6MPa

200

300

320

340

.350

365

465

2.5MPa

220

320

340

355

380

385

485

DN

管径

3”

4”

5”

6”

8”

10”

12”

mm

80

100

125

150

200

250

300

L

1.6MPa

510

575

600

645

755

855

955

2.5MPa

520

585

600

645

755

855

955
