气动角式快开排泥阀-JM644X气动角式快开排泥阀
您的位置:首页>>产品中心  >>JM644X气动角式快开排泥阀更新时间:2026-04-28 21:47:59

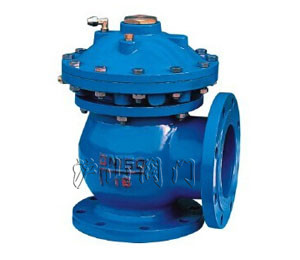

JM644X气动角式快开排泥阀

JM644X气动角式快开排泥阀
JM644X气动角式快开排泥阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 气动角式快开排泥阀   产品型号 JM644X
  驱动方式 气动   连接形式 法兰
  结构形式 角式   密封材料 橡胶
  压力范围 0.6~1.0MPa   公称通径 DN100-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、JM644X气动角式快开排泥阀介绍


JM644X气动角式快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。
该阀由尼龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。
J744X液压角式快开排泥阀将隔膜代替活塞无运动摩擦,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。

JM644X气动角式快开排泥阀

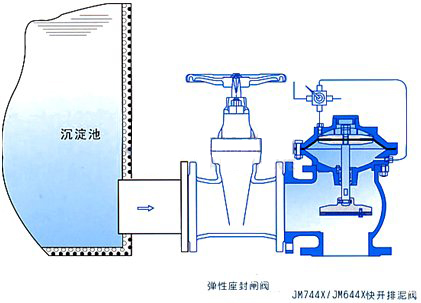

JM644X气动角式快开排泥阀安装示意图

二、JM644X气动角式快开排泥阀技术参数

公称压力0 6MPa、1 0MPa
公称通径:100"~400mm
低马驱动压力:0.15MPa
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598

三、JM644X气动角式快开排泥阀主要零部件材料


零件名称

月体、月盖

膜片压板、阀盘

阀杆

膜片

材 料

铸铁、球铁、碳钢

球铁、青铜

不镕钢

尼龙强化橡胶


四、JM644X气动角式快开排泥阀主要外形连接尺寸


DN

100

150

200

250

300

350

400

L

160

190

225

260

280

315

340

L1

120

150

190

220

260

300

340

H

370

440

53

0615

785

880

970
