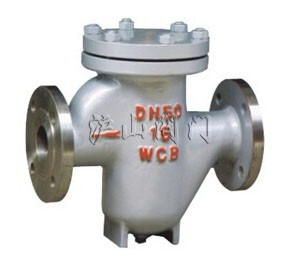

UG型过滤器

UG型过滤器
UG型过滤器1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 过滤器   产品型号 UG型
  驱动方式 手动   连接形式 法兰
  结构形式 U 型   密封材料 不锈钢、橡胶
  压力范围 2.0~5.0MPa   公称通径 DN10-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、UG型过滤器介绍

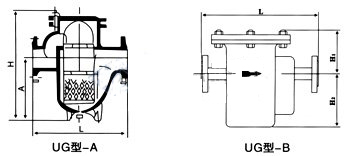

UG型过滤器 结构图



  UG型过滤器是输送介质管道上不可缺少的-种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有-定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。



二、UG型过滤器特点


      UG型压力损失小,T型管道过滤器流通面积大,抗污性强。排污方便。



三、UG型过滤器主要性能规范

Type
型号
Pressure Nominal(MPa)
公称压力
Working Temperature(℃)
工作温度
Filter Net Eye Number
滤网目数
APPlicable Media
适用介质
YG—W 2.0 300 20~150 Steam,Air,Water,Oil
YG—F 5.O 425 20~150 蒸汽、空气、水、油






四、UG型过滤器技术参数表


Type
型号
Nominal Diameter(DN)公称通径 External dimensions(mm)外形尺寸
A L H
UG型一A 10 150 80 125
15 150 80 125
20 180 100 153
25 180 100 153
40 200 155 304
50 300 155 340
65 340 220 380
80 400 250 420
100 500 295 502
150 600 335 650
200 786 395 770
UG型一B Nominal Diameter(DN)公称通径 External dimensions(mm)外形尺寸
L H1 H2
15 270 90 145
20 270 90 145
25 270 90 145
32 320 125 175
40 320 125 175
50 320 125 175
65 430 140 220
80 430 140 220
100 430 140 220
125 460 160 235
150 460 170 235
200 460 190 235
