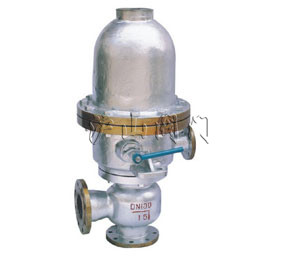

T47H-16C浮球式疏水调节阀


T47H-16C浮球式疏水调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 浮球式疏水调节阀   产品型号 T47H-16C
  驱动方式 手动   连接形式 法兰
  结构形式 浮球式   密封材料 不锈钢
  压力范围 1.6MPa   公称通径 DN40-DN150
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司 是国内著名〖T47H-16C浮球式疏水调节阀〗制造商,也是国内大型【疏水阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖T47H-16C浮球式疏水调节阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、T47H-16C浮球式疏水调节阀用途及使用范围
T47H-16C浮球式疏水调节阀(引进前苏联原型号T47H16c浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门,
用于除氧汽水箱水位的调节。有效控制加热器中的水量多少的必须设备。


二、T47H-16C浮球式疏水调节阀结构特点及工作原理

1、CS14H,F液体膨胀式疏水阀此阀外形尺寸较大.适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
2、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降 113毫米后.阀门全关.冷凝水不能流出,使浮球稳定的限制在113-403毫
米的空间范围内变化.从而使阀门达到只能排放空气和水殛高温冷凝水,而阻止蒸汽泄漏的优越性。
3、本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作.从而驱动下部的启闭装置.开启和关闭.实现排水阻气的功能。

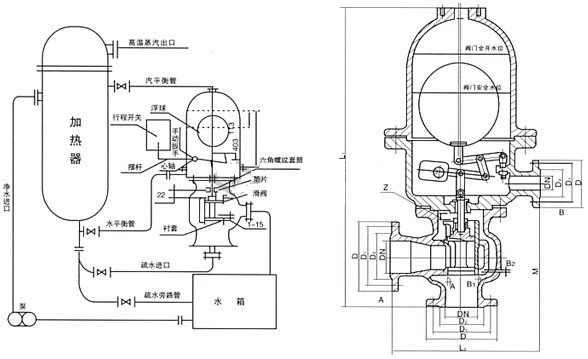

T47H-16C浮球式疏水调节阀 结构图


三、T47H-16C浮球式疏水调节阀主要外型及连接尺寸



产日型号     公称通径 主要外形尺寸 连接尺寸
L1 L2 M A-D D1 D2 b z-Φd DN B-D D1 D2 b Z-Φd
T41H-16C 40 460 540 964 160 240 385 145 110 85 18 4×18 40 145 110 85 18 4×18
50 160 125 100 20 4×18
80 195 160 135 22 8×18
100 215 180 155 25 8×18
150 470 560 980 280 240 210 30 8×23
