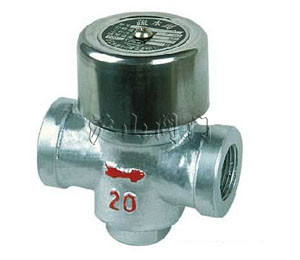

CS19H热动力式(圆盘式)(北京式)疏水阀


CS19H热动力式(圆盘式)(北京式)疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 热动力式(圆盘式)(北京式)疏水阀   产品型号 CS19H
  驱动方式 手动   连接形式 内螺纹
  结构形式 圆盘式   密封材料 不锈钢
  压力范围 1.6-4.0MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司 是国内著名〖CS19H热动力式(圆盘式)(北京式)疏水阀〗制造商,也是国内大型【疏水阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖CS19H热动力式(圆盘式)(北京式)疏水阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、CS19H热动力式(圆盘式)(北京式)疏水阀主要特点

CS19H热动力式(圆盘式)(北京式)疏水阀结构简单、价格低、动作可靠。漏气率<3%,不受压力波动的影响、压力范围大。CS49H热动力式(圆盘式)(北京式)疏水阀由于密封面不锈钢,使用寿命高于国内同类产品。

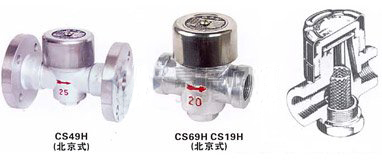

CS19H热动力式(圆盘式)(北京式)疏水阀 结构图

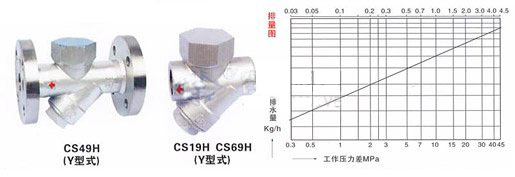

CS19H热动力式(圆盘式)(北京式)疏水阀 流量图


二、CS19H热动力式(圆盘式)(北京式)疏水阀主要零件材料

阀体 锻钢
阀帽 不锈钢
阀盖 锻钢
阀片 不锈钢
阀体密封面 不锈钢


三、CS19H热动力式(圆盘式)(北京式)疏水阀排水量(Kg/h)

产品型号 DN 工作压差(MPa)
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H-16C
CS49H-16C
15.20.25 150 280 400 475 600 800
32.40.50 550 650 900 1200 1700 2100
CS19H-25
CS49H-25
CS69H-25
15.20.25 1717 1828 2536 2701 3202 3581
32.40 56   119   321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40
CS49H-40
CS69H-40
15.20.25 56   119   321 470 534
32.40.50 1800 2050 2600 3000 3500 4300 5000


四、CS19H热动力式(圆盘式)(北京式)疏水阀主要外型连接尺寸

产品型号 DN 螺纹连接(mm) 承插焊连接(mm) 重量(kg) 法兰连接(mm) 重量(kg)
RC L H H1 L H H1 D t L H H1 D K d c f N-Φ
CS19H-16/25C
CS49H-16/25C
CS69H-16/25C
15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 2 4-18 10.84
50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
CS19H-40
CS49H-40
CS69H-40
15 1/2 75 61 41 175 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14
