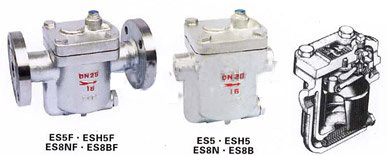

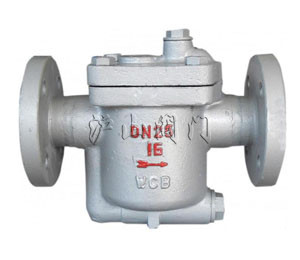

ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀


ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 钟形浮子式倒吊桶式疏水阀   产品型号 ES5(8,10)型、CS15H
  驱动方式 手动   连接形式 内螺纹
  结构形式 钟形浮子式   密封材料 硬质合金、不锈钢
  压力范围 1.6MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司 是国内著名〖ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀〗制造商,也是国内大型【疏水阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀用途

ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。ER105钟型浮子式(倒吊桶)(SC15H)疏水阀)最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀 结构图

ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀 排量图


二、ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀特点及性能

1、对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。
2、无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产
生的误差,避免关闭时的钢性碰撞.关闭十分可靠,寿命长久。
3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养
极为方便。
4、背压率高。(9 0%)。
5、汽水分离可靠(水汽经u型通道从阀下部进入),阀内始终处于
水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔.可有效防止蒸
汽汽锁、空气气堵现象。(非凝结性的高 温空气也可排除)。


三、ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀耐磨损的SCCV关闭方式

SCCV姜.闭系统是自动定心,自动关闭系统(SelfClosing and Cente-ring Valve System)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用,减少了阀芯阀座间的磨损。

四、ES5(8,10)型钟形浮子式倒吊桶式(CS15H)疏水阀主要外型及连接尺寸


产品型号
公称通径
DN
连接方式 使用压力范目(Mpa) 最高允许
温度℃
阀体材质 外形尺寸(mm)
L H1 H2 W
ES5
(CS15H-3·7·11·16)
15
20
25
内螺纹
ZG1/2“-1”
0.01~0.3·0.7·1.1·1.6 350 ZG1Cr18Ni9Ti 138 72 94 103
WSH5
(CS15H-3·7·11·16P)
15
20
25
内螺纹
ZG1/2“~1”
0.01~0.3·0.7·1.1·1.6·2.1 350 ZG1Cr18Ni9Ti 138 72 94 103
WSH5F
(CS45H-3·7·11·16P)
15
20
25
法兰 0.01~0.3·0.7·1.1·1.6·2.1 350 WCB 210 72 94 103
ES8B
(CS15H-5·8·16)
15
20
25
内螺纹
ZG1/2“~1”
0.01~0.5·0.8·1.6 220 WCB 138 72 94 103
ES8N
(CS15H-5·8·16)
15
20
25
内螺纹
ZG1/2“~1”
0.01~0.5·0.8·1.6 220 WCB 138 72 94 103
ES8BF
(CS45H-5·8·16)
15
20
25
法兰 0.01~0.5·0.8·1.6 220 WCB 210 72 94 103
ES8NF
(CS45H-5·8·16)
15
20
25
法兰 0.01~0.5·0.8·1.6 220 WCB 210 72 94 103
ES10
(CS15H-8·12·16)
20~40 内螺纹
ZG1/2“~1”
0.01~0.8·1.2·1.6 220 WCB 200 93 132 142
ES10F
(CS45H-8·12·16)
15~25
32~50
法兰 0.01~0.8·1.2·1.6 220 WCB 270 93 132 142
ES12N
(CS45H-16)
15~25
32~50
法兰 0.01~1.6 200 WCB 280 93 132 142
