SER25钟型浮子式(倒吊桶式)疏水阀-钟型浮子式(倒吊桶式)疏水阀
您的位置:首页>>产品中心  >>SER25钟型浮子式(倒吊桶式)疏水阀更新时间:2026-04-28 21:47:45

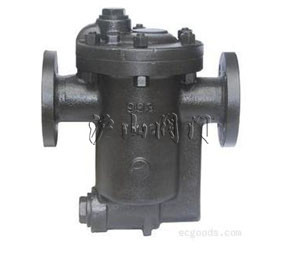

SER25钟型浮子式(倒吊桶式)疏水阀

SER25钟型浮子式(倒吊桶式)疏水阀
SER25钟型浮子式(倒吊桶式)疏水阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 钟型浮子式倒吊桶式   产品型号 SER25
  驱动方式 手动   连接形式 法兰
  结构形式 钟型浮子式   密封材料 不锈钢
  压力范围 1.6~4.0MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、SER25钟型浮式式(倒吊桶式)疏水阀特点及性能

1、SER25钟型浮子式(倒吊桶式)疏水阀对凝结水的发生量适应性强.既可间歇排放,又可连续排放。
2、内部装有大排量的双阀座差压机械和SCCV关闭系统,体积小而排量大。
3、
ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
4、背压率高90%
5、汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状 态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击.吊桶上设有溢出排气孔,可有效防止蒸汽汽锁, 空气气堵现象。(非凝结性的高温空气也可排除)
7、与杠杆机械结合可制成高压阀。


二、SER25钟型浮式式(倒吊桶式)疏水阀双阀座差压机械和SCCV关闭方式

SCCV关闭方式和双阀座差压机械安装在同 单元内寿命长久.当凝结水量增大时,吊桶失去浮力使得机械反向密封而产生压差.主阀开启而获得大排量,使用汽设备迅速启动,大限度地发挥出机器的热效率。

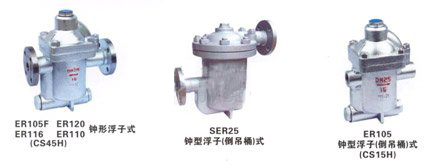

SER25钟型浮子式(倒吊桶式)疏水阀

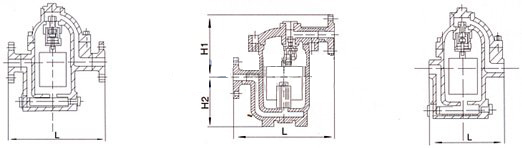

SER25钟型浮子式(倒吊桶式)疏水阀 结构图
SER25钟型浮子式(倒吊桶式)疏水阀 排量图


三、SER25钟型浮式式(倒吊桶式)疏水阀主要外型及连接尺寸

产品型号 公称通径
DN
连接方式   使用压力范围
(Mpa)
高允许温度℃ 阀体材质 主要零件材质 外形尺寸(mm)
L H1 H2 W
ERl05
(CSl5H-3.7)
20-40 内螺纹
ZG1/2“-1”
0.01-0.3-0.7 220 WCB SUS
(3C rl 3)
200 160 135 -
ERl05F
(CS45H-3.7)
15-25
32-50
法兰 0.01-0.3-0.7 220 WCB SUS
(3C rl 3)
270 160 135 -
ERll01
(C45H-5.12)
15-25
32-50
法兰 0.01-0.5-1.2 220 WCB SUS
(3C rl3)
310 160
165
131
167
-
ERll6
(CS45H-7.16)
15-25
32-50
法兰 0.01-0.7-1.6 220 WCB SUS
(3C rl3)
310 160
165
131
167
-
ERl20
(CS45H-8.16)
40-65 法兰 0.01-0.8-1.6 220 WCB SUS
(3C rl 3)
420 175 214 -
ER25
(CS45H-25-40-64)
15-50 法兰 0.05-2.5-4.5-6.5 425 WCB SUS
(3C rl 3)
380 210 180 345
ER25W
(CS65H-25-40-64)
15-50 承插焊 0.05-2.5-4.5-6.5 425 WCB SUS
f3C r_31
380 210 180 345
