SF-WF杠杆浮球式(卧式)疏水阀


SF-WF杠杆浮球式(卧式)疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 杠杆浮球式(卧式)疏水阀   产品型号 SF-WF
  驱动方式 手动   连接形式 法兰
  结构形式 杠杆浮球式   密封材料 不锈钢
  压力范围 0-1.0MPa   公称通径 DN515-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司 是国内著名〖SF-WF杠杆浮球式(卧式)疏水阀〗制造商,也是国内大型【疏水阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖SF-WF杠杆浮球式(卧式)疏水阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、SF-WF杠杆浮球式(卧式)疏水阀用途及使用范围

SF-WF杠杆浮球式(卧式)疏水阀广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备,干燥及各种大型热交换器等,特别适用于凝结水特大排量工作场合。

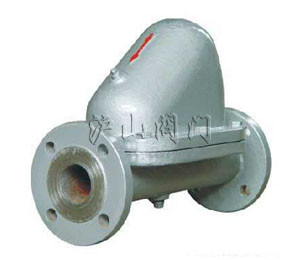

SF-WF杠杆浮球式(卧式)疏水阀

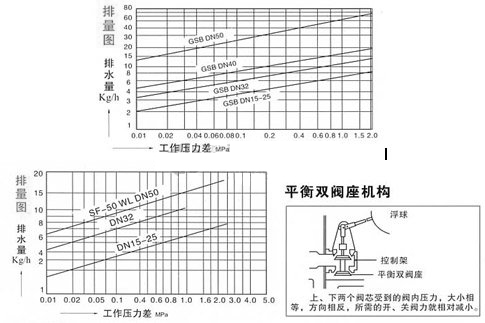

SF-WF杠杆浮球式(卧式)疏水阀 排量图


二、SF-WF杠杆浮球式(卧式)疏水阀结构特点及工作原理

1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、
CS41H+3NL自由浮球式(立式)疏水阀内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

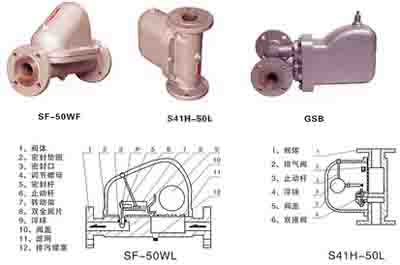

三、SF-WF杠杆浮球式(卧式)疏水阀主要零部件材料表

零部件名称 材料
阀体、阀盖 WCB、WC6
浮球 不锈钢
双阀座 不锈钢
控制架 不锈钢


四、SF-WF杠杆浮球式(卧式)疏水阀技术参数表

产品型号 公称通径 DN(mm) 连接方式 使用压力(MPa) 温度(℃) 外形尺寸(mm) 参数重量(kg)
L L1 H H1 W
SF-15/20/25WF 15/20/25 法兰 0~0.6/0~1.0 260 310 198 230 135   13
SF-40/50WF 40/50 法兰 0~0.6/0~1.0 260 360 198 295 170
S41H-50L 50 法兰(垂直式) 0~1.0 260 320 160   250 160
S41H-50W 50 法兰 0.01~1.0 260 270 160   250 324
GM-25
GSB2-10、20
25~50 法兰 0.01~1.0
0.01~2.0
425 220 310 125 95   21
GM6
GSB6-10、20
40~80 法兰 0.01~1.0
0.01~2.0
425 270 440 345 125   52
GM8
GSB8-10、20
80~100 法兰 0.01~1.0
0.01~2.0
425 350 550 460 170   125
