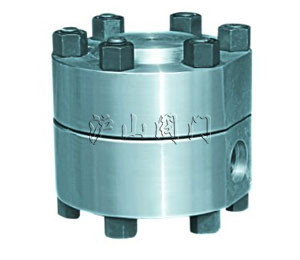

CS69Y-160I高温高压圆盘式疏水阀


CS69Y-160I高温高压圆盘式疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 高温高压圆盘式疏水阀   产品型号 CS69Y
  驱动方式 手动   连接形式 承插焊
  结构形式 圆盘式   密封材料 不锈钢
  压力范围 1.6~4.0MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司 是国内著名〖CS69Y-160I高温高压圆盘式疏水阀〗制造商,也是国内大型【疏水阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖CS69Y-160I高温高压圆盘式疏水阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、CS69Y-160I高温高压圆盘式疏水阀主要用途

CS69Y-160I高温高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。


CS69Y-160I高温高压圆盘式疏水阀 结构图


二、CS69Y-160I高温高压圆盘式疏水阀结构特点

1、阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置,高效节能。
2、可迅速排出设备起动时的空气及冷凝结水、排量大、漏汽率小。
 3、KPF3法兰高压圆盘式疏水阀抗蚀性强.动作可靠,经久耐用。
4、在工作压力范围内,无需调整,节能效果显著。


三、CS69Y-160I高温高压圆盘式疏水阀主要外形尺寸与连接尺寸

产品型号 口径 连接方式 最高允许温度℃ 阀体材质 外形尺寸
L H1 H2 W
HRF3 15 法兰 500 WC6 230 78 35 135
20 法兰 500 WC6 230 78 35 135
25 法兰 500 WC6 230 78 35 135
HRF3 15 承插焊 500 WC6 130 78 35 135
20 承插焊 500 WC6 130 78 35 135
25 承插焊 500 WC6 130 78 35 135
HRF3 15 内螺纹 500 WC6 130 78 35 135
20 内螺纹 500 WC6 130 78 35 135
25 内螺纹 500 WC6 130 78 35 135
HRF150
CS49H-160V
15 法兰 500 WC6 130 122 58 228
20 法兰 500 WC6 400 122 58 228
25 法兰 500 WC6 400 122 58 228
32 法兰 500 WC6 400 122 58 228
40 法兰 500 WC6 400 122 58 228
50 法兰 500 WC6 400 122 58 228
HRF150
HR69H-160V
15 承插焊 500 WC6 220 122 58 228
20 承插焊 500 WC6 220 122 58 228
25 承插焊 500 WC6 220 122 58 228
32 承插焊 500 WC6 320 122 58 228
40 承插焊 500 WC6 320 122 58 228
50 承插焊 500 WC6 320 122 58 228
