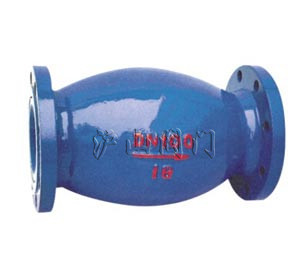

HQ44微阻球形止回阀


HQ44微阻球形止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 HQ44微阻球形止回阀   产品型号 HQ44X
  驱动方式 手动   连接形式 法兰
  结构形式 球形   密封材料 橡胶
  压力范围 1.0~1.6MPa   公称通径 DN200-DN1000
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖HQ44微阻球形止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖HQ44微阻球形止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、HQ44微阻球形止回阀介绍


     HQ44微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。静音式止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

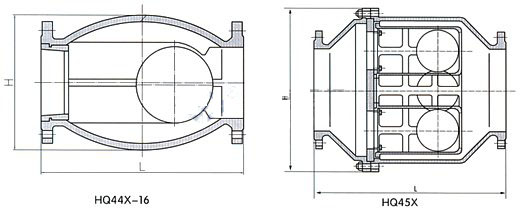

HQ44微阻球形止回阀 结构图



二、HQ44微阻球形止回阀主要技术参数


型号

公称压力
(MPa)

壳体试验
压力(MPa)

密封试验
压力(MPd)

阀体材料

球体材料

HQ44 45X10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44 45X16

1.6

2.4

1.76


三、HQ44微阻球形止回阀主要外形尺寸


HQ44X-10 16外尺寸

公称通径

200

250

300

350

400

450

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准


四、HQ44微阻球形止回阀主要外形尺寸


HQ45X-10 16外尺寸

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1150

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
