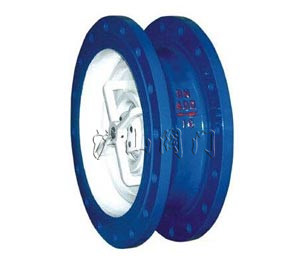

CVKR型静音式止回阀


CVKR型静音式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 静音式止回阀   产品型号 CVKR
  驱动方式 手动   连接形式 法兰
  结构形式 升降式   密封材料 橡胶
  压力范围 1.6~6.4MPa   公称通径 DN300-DN1200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖CVKR型静音式止回阀〗制造商,也是国内大型【止回阀 】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖CVKR型静音式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、CVKR型静音式止回阀介绍


     CVKR型静音式止回阀采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证最小的压力损失。静音式止目阀安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。CVWR型 对夹式静音止回阀广泛用于给排水、消防、暖通、工业等系统。

CVKR型静音式止回阀 结构图

二、CVKR型静音式止回阀主要技术参数


公称通径

DN300-600mm

公称压力

1.0/1.6/2.5MPa

工作温度

0℃-80℃

密封试验

1.1倍公称压力

壳体试验

1.5倍公称压力


三、CVKR型静音式止回阀材质说明


序号

零件名称

材质

1

阀体

GG25

2

阀盘

QA19-4

3

轴承

QA19-4

4

弹簧

SYS316

5

导流体

GG25

6

阀座

QA19-4


四、CVKR型静音式止回阀主要外形尺寸(法兰钻孔按GB/Tl7241.6—1998标准)


型号

公称通径

D1

D2

D3

N-ΦD

L

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

CVKR-0300

DN300

370

400

410

460

12-13

12-28

181

CVKR-0350

DN350

429

460

470

520

16-23

16-28

184

CVKR-0400

DN400

480

515

525

580

16-28

16-31

191

CVKR-0450

DN450

530

565

585

640

20-28

20-31

203

CVKR-0500

DN500

582

620

650

715

20-28

20-34

219

CVKR-0600

DN600

682

725

770

810

840

20-31

20-37

222

CVKR-0700

DN700

794

840

840

895

910

24-31

24-37

280

CVKR-0800

DN800

901

950

950

1015

1025

24-34

24-40

356

CVKR-0900

DN900

1001

1050

1050

1125

1125

28-40

28-40

368

CVKR-1000

DN1000

1112

1160

1170

1230

1255

28-43

28-43

432

CVKR-1200

DN1200



1380

1390

1455

1485

32-49

32-49

524
