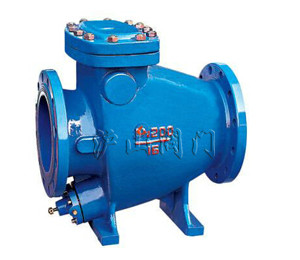

HH44Z、HH44X徽阻缓闭止回阀


HH44Z、HH44X徽阻缓闭止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 徽阻缓闭止回阀   产品型号 HH44Z、HH44X
  驱动方式 手动   连接形式 法兰
  结构形式 旋启式   密封材料 橡胶
  压力范围 1.0~2.5MPa   公称通径 DN40-DN800
  常用材质 铸铁    技术咨询 021-31007323



一、HH44Z、HH44X徽阻缓闭止回阀


      HH44Z、HH44X徽阻缓闭止回阀于给排水管道安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力可保障管网安全运行。静音式止回阀具有阀瓣轻、开度大、节电效果显署流体阻力小、 水锤消除机构设计新颖密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。



二、HH44Z、HH44X徽阻缓闭止回阀主要零件材料


零件名称

阀体、阀盖

阀 瓣

阀 轴

材 料

灰铸铁、铸钢

钢板、橡胶组合件

不锈钢


三、HH44Z、HH44X徽阻缓闭止回阀主要技术参数


型号

公称通径
DN(mm)

公称压力
PN(MPa)

试验压力Ps(MPo)

高工作压力
(MPa)

工作温度

适用介质

壳体

密封

T 16
HH44X-10
H 25

20-800

1.0

1.5

1.1

1.0

0-80℃(根
据用户要求
可达200℃)

水、弱腐
蚀性介质


HH44X
H

1.6

2.4

1.76

1.6

HH44Z/X

2.5

3.75

2.75

2.5


四、HH44Z、HH44X徽阻缓闭止回阀主要外形尺寸(法兰连接尺寸:按JB/T79—94)


公称压力 (MPa)

公称通径DN(mm)

尺 寸(mm)

L

H

B

1.0
1.6
2.5

40

200

300

220

50

230

300

270

65

290

320

290

80

310

354

300

100

350

350

320

125

400

380

340

150

480

500

410

200

500

580

450

250

600

670

550

300

700

730

580

350

800

820

630

400

900

920

700

450

1000

950

800

500

1100

1100

900

600

1300

1200

990

700

1400

1550

1120

800

1500

1700

1300
