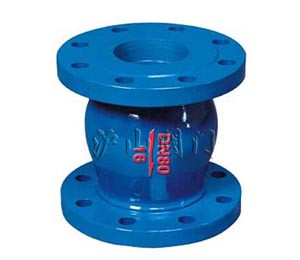

DRVZ(H42X)静音式止回阀


DRVZ(H42X)静音式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 静音式止回阀   产品型号 DRVZ、H42X
  驱动方式 手动   连接形式 法兰
  结构形式 全启式   密封材料 橡胶
  压力范围 1.0~2.5MPa   公称通径 DN50-DN350
  常用材质 灰铸铁   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖DRVZ(H42X) 静音式止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖DRVZ(H42X) 静音式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、DRVZ(H42X) 静音式止回阀介绍


      DRVZ(H42X) 静音式止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。内螺纹铸铁止回阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。



DRVZ(H42X)静音式止回阀 结构图


二、DRVZ(H42X) 静音式止回阀主要技术参数


型号

DRVZ-10

DRVZ-16

DRVZ-25Q

公称压力

PN1.0MPa

PN1.6MPa

PN2.5MPa

公称通径

DN50-350mm

最高工作压力

1.0 MPa

1.6 MPa

2.5 MPa

密封试验压力

1.0 MPa

1.6 MPa

2.5 MPa

壳体试验压力

1.5 MPa

2.4 MPa

3.75 MPa

主要
零件
材料

阀体、导流体

灰铸铁

球墨铸铁

阀座、轴承、阀瓣、轴

铝青铜或铭不锈钢

弹簧

不锈钢


三、DRVZ(H42X) 静音式止回阀主要外形尺寸


公称通径

L

50

120

65

150

80

180

100

229

125

254

150

267

200

292

250

340

300

-

350

-
