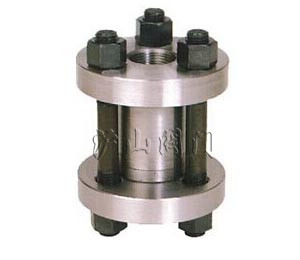

H72型对夹立式止回阀-立式止回阀-对夹止回阀-上海阀门生产商-沪山阀门制造（上海）有限公司

产品名称：	对夹立式止回阀	产品型号：	H72
驱动方式：	手动	连接形式：	对夹
结构形式：	立式	密封材料：	氟26-41橡胶
压力范围：	1.6～32.0MPa	公称通径：	DN10-DN200
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

一、H72型对夹立式止回阀介绍

　　H72型对夹立式止回阀适用于公称压力PN1.0MPa~42.0MPa、 Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，H74薄型对夹旋启止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

　　1、设计与制造：API594、API6D、JB/T8937

　　2、结构长度：API594、API6D、DIN3202、JB/T8937

　　3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

　　4、试验与检验：API598、JB/T9092

　　5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

二、H72型对夹立式止回阀主要性能规范

型号	公称压力 PN（MPa）	试验压力p（MPa）		工作压力 p/MPa	工作温度 /℃	工作介质
型号	公称压力 PN（MPa）	壳体	密封	工作压力 p/MPa	工作温度 /℃	工作介质
H72Y-160	16	24	16	16	≤200	氮、氢、铜按、氨气、碱液
H72Y-320	32	48	32	32		氮、氢、铜按、氨气、碱液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

三、H72型对夹立式止回阀主要零件材料

零件名称	阀座、阀瓣	阀盖	阀体	O形圈
H72Y-160 H72Y-320	铬钢	碳钢	铬钢	氟26-41橡胶
H72W-220R H72W-320R	铬镍钼不锈		—	氟26-41橡胶

四、H72型对夹立式止回阀主要尺寸及重量

公称通径	尺寸（mm)						重量 (kg)
公称通径	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

公称通径 DN（mm）	尺寸（mm）						重量 (kg)
公称通径 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180
