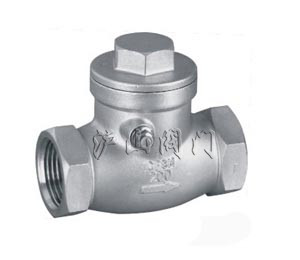

H14不锈钢内螺纹止回阀 |
|
 |
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323 |
|
|
|
|
产品名称：
|
不锈钢内螺纹止回阀
|
产品型号：
|
H14W
|
|
驱动方式：
|
手动
|
连接形式：
|
内螺纹
|
|
结构形式：
|
单瓣
|
密封材料：
|
不锈钢
|
|
压力范围：
|
1.6～6.4MPa
|
公称通径：
|
DN15-DN80
|
|
常用材质：
|
不锈钢
|
技术咨询：
|
021-31007323
|
一、H14不锈钢内螺纹止回阀概述及性能规范
H14不锈钢内螺纹止回阀精度高,外观美,造型小,带有弹簧装置,垂直与水平安装均可等特点.橡胶瓣止回阀主要适应管道系统中防止介质倒流使用. 主要技术参数:工作压力H12型为6-16Mpa H13型为4-32Mpa
工作介质为<=420 o C 和<=170 o C的水,油,液体
全不锈钢材料制造 材料：不锈钢304、不锈钢316、不锈钢316L
|
公称压力
|
PN
|
1.6, 2.5, 4.0, 6.4
|
MPa
|
|
强度试验压力
|
PT
|
2.4, 3.8, 6.0, 7.6
|
|
低压气密封试验压力
|
|
0.6
|
|
高压气密封试验压力
|
2.0, 3.0, 4.8, 7.6
|
|
适用介质
|
H14W-(16-64)C
|
H14W-(16-64)P
|
H14W-(16-64)R
|
|
水、油品、汽
|
硝酸类
|
醋酸类
|
|
适用温度
|
-40～180
|
二、H14不锈钢内螺纹止回阀主要零件材料
|
序号NO.
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
|
2
|
阀盖
|
不锈钢CF8M/CF8
|
|
3
|
摇杆插销
|
不锈钢316/304
|
|
4
|
阀瓣
|
不锈钢CF8M/CF8
|
|
5
|
螺塞
|
不锈钢316/304
|
|
6
|
螺塞垫片
|
聚四氟乙烯PTFE
|
三、H14不锈钢内螺纹止回阀主要连接尺寸及重量 单位：mm
|
SIZE
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
|
A
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
|
H
|
42
|
51
|
60
|
67
|
75
|
81
|
93
|
104
|
|
L
|
65
|
80
|
90
|
105
|
120
|
140
|
180
|
200
|
|
重量WT(kg)
|
310
|
445
|
680
|
1040
|
1490
|
2020
|
|
|
