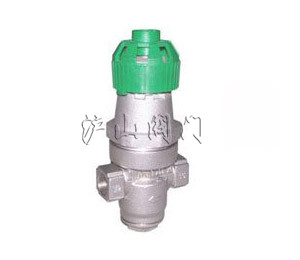

Y14H-16P小波纹管式减压阀


Y14H-16P小波纹管式减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 小波纹管式减压阀   产品型号 Y14H
  驱动方式 手动   连接形式 内螺纹
  结构形式 波纹管式   密封材料 不锈钢
  压力范围 1.6MPa   公称通径 DN15-DN25
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

 沪山阀门制造(上海)有限公司是国内著名〖Y14H-16P小波纹管式减压阀〗制造商,也是国内大型【减压阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Y14H-16P小波纹管式减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

Y14H-16P小波纹管式减压阀介绍


     小波纹管式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。

一、Y14H-16P小波纹管式减压阀产品特点

1、体积小,重量轻。
2、压力检测装置使用波纹管,耐久性好。
3、通过旋转塑料手轮即可调节压力,无需工具。
4、内装过滤网,可保护阀性能不受灰尘杂质影响。
5、
薄膜型减压阀采用内螺纹连接,安装方便。
6、阀体、阀座均采用不锈钢材料,使用寿命长。
Y14H-16P小波纹管式减压阀

二、Y14H-16P小波纹管式减压阀主要零件材料

零件名称 零件材料
阀体底盖 1Cr18Ni9Ti
阀盖 铸造铝合金
阀杆 2Cr13
阀座 2Cr13
钢球 2Cr13
波纹管 1Cr18Ni9Ti
手轮 耐热塑料
主阀弹簧 50CrVA
调节弹簧 60Si2Mn

三、Y14H-16P小波纹管式减压阀主要技术参数和性能指标

公称压力(MPa) 1.6
壳体试验压力(MPa)* 2.4
密封试验压力(MPa) 1.6
最高进口压力(MPa) 1.6
出口压力范围(MPa) 0.05-1.0
压力特性偏差(MPa)△P2P GB12244-1989
流量特性偏差(MPa)△P2P GB12244-1989
最小压差(MPa) 0.15
渗漏量 GB12244-1989
适用介质 蒸汽、空气、液体
工作温度 ≤220℃

*:壳体试验不包括波纹管,壳体耐压试验时,必须取下波纹管组件后进行。

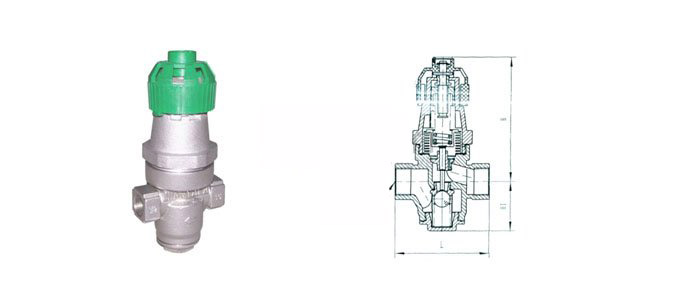

四、Y14H-16P小波纹管式减压阀外形尺寸单位mm

公称通径 L H H1 G
DN15 85 140 52 1/2″
DN20 95 143 55 3/4″
DN25 105 146 58 1″
