Ya11X型特大薄膜型高灵敏度水减压阀


Ya11X型特大薄膜型高灵敏度水减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 特大薄膜型高灵敏度水减压阀   产品型号 Ya11X型
  驱动方式 手动   连接形式 内螺纹
  结构形式 薄膜型   密封材料 橡胶
  压力范围 1.0MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖Ya11X型特大薄膜型高灵敏度水减压阀〗制造商,也是国内大型【减压阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Ya11X型特大薄膜型高灵敏度水减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、Ya11X型特大薄膜型高灵敏度水减压阀结构特点和用途


本系列Ya11X型特大薄膜型高灵敏度水减压阀是参考国外同类产品研制开发的,属于直接作用式薄膜弹簧减压阀,其突出特点是大大加大了膜片工作面积,因此,和同类减压阀相比,膜片对下游压力变化(例如0.005MPa)都将引起膜片和阀芯明显的调节动作,从而大大提高了稳压功能。
小波纹管式减压阀系列的产品特别适用于进口压力变化大,出口流量变化大,需要出口压力较好稳定的供水管路。

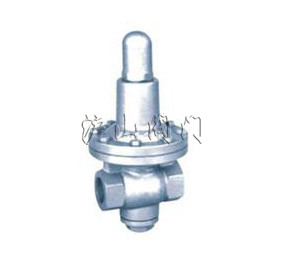

Ya11X型特大薄膜型高灵敏度水减压阀

二、Ya11X型特大薄膜型高灵敏度水减压阀主要零件材料

零件名称 零件材料
阀体阀盖 WCB
阀座 H62
阀瓣 H62
阀瓣座 2Cr13
阀杆 2Cr13
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn

三、Ya11X型特大薄膜型高灵敏度水减压阀主要技术参数

公称压力(MPa) 1.0
壳体实验压力(MPa)* 1.5
密封试验压力(MPa) 1.0
最高进口压力(MPa) 1.0
出口压力范围(MPa) 0.02-0.2
压力特性偏差(MPa)△P2p Gb12244-1989
流量特性偏差(MPa)△P2G Gb12244-1989
渗漏量 0
工作温度 0℃-80℃

*:壳体实验部包括膜片、阀盖
四、Ya11X型特大薄膜型高灵敏度水减压阀流量系数(Cv)

DN 15(1/2″) 20(3/4″) 25(1″) 32(1-1/4″) 40(1-1/2″) 50(2″)
Cv 1.2 2.2 4 7 12 19

连接形式内螺纹
五、Ya11X型特大薄膜型高灵敏度水减压阀外形尺寸(近似值)

DN G L H1 H D
15(1/2″) Rc1/2″ 112 55 290 200
20(3-4″) Rc3-4″ 125 60 300 260
25(1″) Rc1″ 140 75 340 275
32(1-1/4″) Rc1-1/4″ 165 95 380 290
40(1-1/2″) Rc1-1/2″ 190 105 420 305
50(2″) Rc2″ 200 120 460 320
