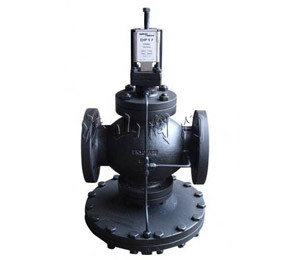

先导式超大膜片高灵敏度减压阀


先导式超大膜片高灵敏度减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 先导式超大膜片高灵敏度减压阀   产品型号 YD43H
  驱动方式 手动   连接形式 法兰
  结构形式 活塞死   密封材料 不锈钢
  压力范围 2.5MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖先导式超大膜片高灵敏度减压阀〗制造商,也是国内大型【减压阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖先导式超大膜片高灵敏度减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、先导式超大膜片高灵敏度减压阀结构特点和用处

      本系列先导式超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
       本
杠杆式蒸汽减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。


二、先导式超大膜片高灵敏度减压阀主要技术参数和性能指标

公称压力(Mpa)

2.5

壳体试验压力(Mpa)*

3.75

密封试验压力(Mpa)

2.5

最高进口压力(Mpa)

2.5

出口压力范围(Mpa)

0.02-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

GB12245-1989


三、先导式超大膜片高灵敏度减压阀主要零件材料


零件名称

零件材料

阀体 阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

1Cr18Ni9Ti

调节弹簧

60Si2Mn

四、先导式超大膜片高灵敏度减压阀流量系数Cv



DN

15

20

25

32

40

50

Cv

2.9

5.3

8.6

11.6

16.5

29.1

五、先导式超大膜片高灵敏度减压阀连接尺寸

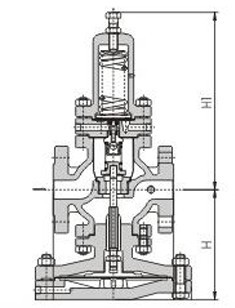

YD43H先导式超大膜片高灵敏度减压阀 ,结构图
 YD43H先导膜片式减压阀结构图


DN

L H1 H D

15

147

235

145

207

20

154

235

145

207

25

160

235

145

207

32

180

250

160

220

40

16

250

160

220

50

230

270

180

220
