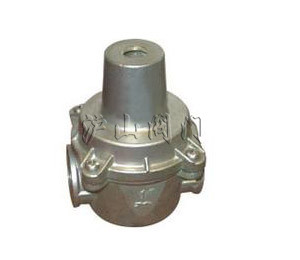

Yz11X型直接作用薄膜式支管减压阀


Yz11X型直接作用薄膜式支管减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 直接作用薄膜式支管减压阀   产品型号 Yz11X型
  驱动方式 手动   连接形式 内螺纹
  结构形式 薄膜式   密封材料 橡胶
  压力范围 1.0~1.6MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖Yz11X型直接作用薄膜式支管减压阀〗制造商,也是国内大型【减压阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Yz11X型直接作用薄膜式支管减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

Yz11X型直接作用薄膜式支管减压阀介绍

    本系列直接作用薄膜式支管减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
   本
杠杆式蒸汽减压阀适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

一、Yz11X型直接作用薄膜式支管减压阀主要技术参数和性能指标

公称压力(Mpa)

1.0

1.6

    壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.05-0.55

0.05-0.8

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)△P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃

*.壳体试验不包括膜片、顶盖。

二、Yz11X型直接作用薄膜式支管减压阀主要零件材料

零件名称

零件材料

阀体

铜合金

阀盖

铜合金

阀瓣

铜合金

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

调节螺栓

2Cr13



三、Yz11X型直接作用薄膜式支管减压阀流量系数(Cv)

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

1

2

3

5

8

14


四、Yz11X型直接作用薄膜式支管减压阀连接尺寸

DN

G

L

H

H

P2*≤0.55MPa

P2*≤0.8MPa

15(1/2")

G1/2"

65

75

90

35

20(3/4")

G3-4"

75

85

100

35

25(1")

G1"

90

3

115

46

32(1-1/4")

G1-1/4"

105

130

150

55

40(1-1/2")

G1-1/2"

120

155

175

65

50(2")

G2"

140

175

195

75

*:P2表示出口压力
