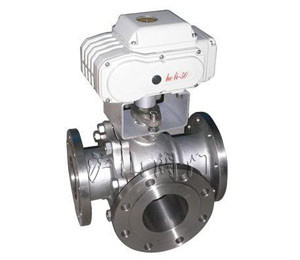

Q944(5)电动三通球阀 |
|
 |
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323 |
|
|
|
|
产品名称：
|
电动三通球阀
|
产品型号：
|
Q944(5)
|
|
驱动方式：
|
电动
|
连接形式：
|
法兰
|
|
结构形式：
|
三通
|
密封材料：
|
聚四氯乙烯 PTFE
|
|
压力范围：
|
1.6MPa
|
公称通径：
|
DN10-DN65
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、电动三通球阀概述
Q944(5)电动三通球阀由CHR系列智能式电动执行机构和三通球阀组成，是一种旋转类切断调节阀门， 具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛 用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控 制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性 能好。它能实现对管道中介质流向的切换。也能使相互垂直 的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它 不仅可实现介质流向的切换，也可使三个通道相互连通，现 时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
二、电动三通球阀执行标准
1.设计和制造：GB/／T12237-1989； APl608
2.检验和试验：GB/T13927-1992； APl 598
3.法兰连接：JB/T79； ASME/ANSI B165
4.结构长度：JB-12221
三、电动三通球阀流向原理图
三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
四、电动三通球阀主要技术指标
控制精度：0.1%～3.1%可调。
接受控制信号：0～10mA.DC、4～20mA.DC或1～5V.DC。
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4～20mA.DC对应电动装置全闭、全开。
五、电动三通球阀阀门材料
|
1) 轴 Shaft
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 防松螺母 Lock nut
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 压紧环型螺母 Gland nut ring
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 顶部密封环 至p tight ring
|
聚四氯乙烯 PTFE
|
|
|
|
5) O环 O-Ring
|
氟橡胶 VITON
|
|
|
|
6) 垫圈 Washer
|
聚四氯乙烯 PTFE
|
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 PTFE
|
|
|
|
8) 阀体 Body
|
不锈钢 ANSI316
|
1.4408
|
|
|
9) 球阀 Ball
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
10) 顶部密封 End sealings
|
聚四氯乙烯 PTFE
|
|
|
|
11) 端部 End
|
不锈钢 ANSI316
|
1.4408
|
|
|
12) 法兰 Flange
|
不锈钢 ANSI316
|
1.4408
|
|
六、电动三通球阀规格尺寸
|
|
电动三通球阀 结构图
|
|
|
DN
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
内螺纹尺寸
|
GAS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
通径
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
P. 阀门
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN25
|
PN25
|
PN25
|
|
A
|
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
256,5
|
256,5
|
|
B
|
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
156,5
|
156,5
|
|
C
|
mm.
|
68
|
68
|
68
|
68
|
94
|
94
|
94
|
94
|
|
D
|
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
185
|
185
|
|
X
|
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
|
E
|
mm.
|
120
|
130
|
140
|
150
|
180
|
200
|
220
|
240
|
|
ΦG
|
mm.
|
90
|
95
|
105
|
115
|
140
|
1450
|
165
|
185
|
|
ΦM
|
mm.
|
60
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
|
ΦN
|
mm.
|
14/4
|
14/4
|
14/4
|
14/4
|
18/4
|
18/4
|
18/4
|
18/4
|
|
H
|
mm.
|
249,5
|
252,5
|
260
|
264,5
|
304,5
|
312
|
275,5
|
284,5
|
|
T. of cycle 50/60 Hz
|
s.
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
|
重量
|
Kg.
|
8,1
|
8,6
|
10,1
|
11,5
|
20,5
|
23,7
|
28
|
32,6
|
