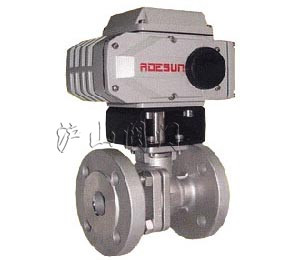

  产品名称 电动开关球阀   产品型号 ZDJQ
  驱动方式 电动   连接形式 法兰式、焊接式、螺纹式
  结构形式 直通式   密封材料 硬质合金、铸钢、橡胶
  压力范围 1.6~6.4MPa   公称通径 DN15-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、产品概述

电动开关球阀是指启闭件(即球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制。是一种转角为90°的旋转类球阀,采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。电动球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动开关球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。特别适用于介质是粘稠、含颗粒、纤维性质的场合,目前该电动开关球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、主要技术参数

阀体

阀体形式 直通铸造阀
公称通径 DN15~300mm
公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式、焊接式、螺纹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

阀内件

阀芯形式 O型球体阀芯
流量特性 近似快开型

电动执行机构

执行器型号 DSR、3810R、DZW、HQ、PSQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

三、电动开关球阀主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) ≤ 公称压力
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%
可调范围 250:1 350:1

四、电动开关球阀主要零件材料



1 左阀体 WCB、CF8、CF8M、CF3M
2 右阀体 WCB、CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 WCB、CF8、CF8M、CF3M

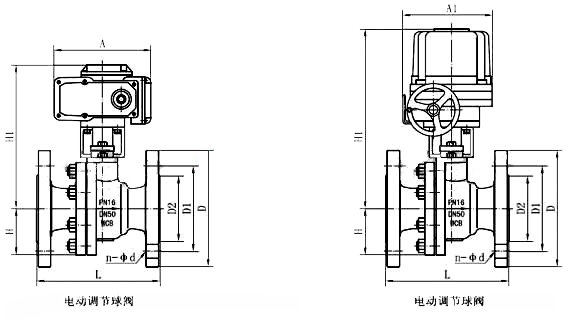

五、电动开关球阀主要外形及连接尺寸


公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配执行机构而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
