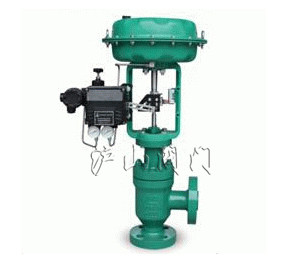

ZJHJ气动角式调节阀


ZJHJ气动角式调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 气动角式调节阀   产品型号 ZJHJ
  驱动方式 气动   连接形式 法兰
  结构形式 角式   密封材料 金属夹石墨密封垫
  压力范围 1.6MPa   公称通径 DN10-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ZJHJ气动角式调节阀介绍

ZJHJ气动角式调节阀专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处,由于角式调节阀角式阀体无死角,便于吹扫,维护简单而广泛应用。可使用单座或者气动套筒调节阀阀瓣上,一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。


二、ZJHJ气动角式调节阀标准规格

阀体型式:角式铸造球型阀体
阀芯型式:单座、套筒型阀芯
公称通径:DN20~200 NPS3/4〞~ 8〞
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)、波纹管密封型、
保温夹套型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

三、ZJHJ气动角式调节阀型号编制

Z 执行机构 H 结构形式 -公称压力 阀体材质 公称通径
Z系列气动调节阀 J:气动薄膜执行机构
H:气动活塞执行机构
直行程 J:标准型角式单座调节阀
JF:软密封角式单座调节阀
JM:标准型角式套筒调节阀
JT:两级笼式套筒角式调节阀
JG:带散热型角式调节阀
JV:波纹管型角式调节阀
JD:低温型角式调节阀
PN16=16
CL150LB=150LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质
DN25= DN252
NPS1〞= NPS 1〞
如:Z型气动薄膜角式单座调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHJ-16C DN50

四、ZJHJ气动角式调节阀性能

流量特性 直线、等百分比、快开
可调范围 50:1 (CV<6.3 30:1)
额定CV值 等百分比CV1.6~630 ,直线CV1.8~690
允许泄漏量 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
泄漏量标准:GB/T 4213
性能指标   气动 电动
基本误差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死区% ≤0.6 ≤1.0
始终点偏差% ±2.5 ±2.5
额定行程偏差% ≤2.5 ≤2.5

五、ZJHJ气动角式调节阀选用参数表

阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
公称通径 行程 可选流量系数Cv(★标准型 ●推荐 ○定制)
DN20 16mm
DN25
DN32 25 mm
DN40
DN50
DN65 40mm
DN80
DN100
DN125 60mm
DN150
DN200
气动执行机构
膜片有效面积Ae (cm2)
ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45
350 350 560 900
作用方式 弹簧范围 金属密封允许压差(MPa)
气开 20-100KPa 4.46 3.09 1.98 1.16 0.7 0.44 0.28 0.18 0.17 0.11 0.07 0.07 0.05 0.03
40-200 KPa 6.4 6.4 5.94 3.34 2.14 1.31 0.84 0.53 0.51 0.33 0.21 0.22 0.15 0.09
80-240 KPa 6.4 6.4 6.4 6.4 4.99 3.05 1.95 1.25 1.18 0.78 0.5 0.51 0.36 0.21
气关 20-100KPa 6.4 6.19 3.96 2.23 2.14 0.87 0.56 0.35 0.34 0.22 0.14 0.15 0.1 0.06
40-200 KPa 6.4 6.4 6.4 6.4 6.4 5.86 3.64 2.3 2.21 1.43 0.91 0.95 0.66 0.37
80-240 KPa 6.4 6.4 6.4 6.4 6.4 6.4 5.04 3.18 3.06 1.98 1.26 1.32 0.92 0.52
