| 产品名称： | 气动保温夹套单座调节阀 | 产品型号： | BHTS HTSJ |
| 驱动方式： | 气动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN20-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

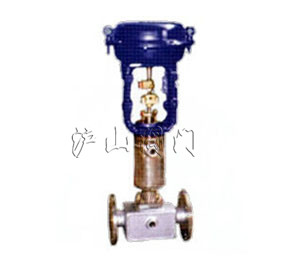

一、气动保温夹套单座调节阀概述：
气动保温夹套单座调节阀，简称调节阀或夹套保温调节阀，是CV3000系列产物之一。该阀适用于需要保温的场合。当工艺介质的结晶温度低于情况温度或流体温度降低，造成粘度增进或流体涌现凝固时，这时在阀体和上阀盖处增设蒸汽夹套保温装配，使工艺介质知足过程独霸的需要。调节阀的泄漏量合适ANSI B16.104尺度。气动调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。本产物合适GB/T4213-92尺度。
二、气动保温夹套单座调节阀技术参数：
|
公称通径DN (mm）(阀芯直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|||
|
(10) |
(12) |
(15) |
(20) |
|
|||||||||||
|
额定流量系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程L (mm) |
16 25 40 60 |
||||||||||||||
|
膜片有效面积Ae (cm2) |
280 400 600 1000 |
||||||||||||||
|
信号范围Pr (kPa) |
20～100、40～200 |
||||||||||||||
|
气源压力Ps (MPa) |
0.14～0.4 |
||||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||||
|
固有可调比 |
50 |
||||||||||||||
|
允许泄漏量 |
硬阀座：IV级(10 -4阀额定容量)软阀座：VI级 |
||||||||||||||
|
公称压力PN(MPa) |
1.0、1.6、4.0、6.4 |
||||||||||||||
|
工作温度t(℃) |
常温型 -20～200、-40～250、-60～250 |
||||||||||||||
|
散热型 |
-40～450、-60～450 |
||||||||||||||
|
高温型 |
450～560 |
||||||||||||||
|
低温型 |
-60～-100、-100～-200、-200～-250 |
||||||||||||||
三、气动保温夹套单座调节阀阀体参数：
型式：纵贯单座锻造球型阀；公称通径：20、25mm；公称压力：ANSI150、300；JIS10、16、20K；PN1.6、4.0Mpa；毗连型式：法兰密封面型式：FF、RF、RJ、LG、MFM；法兰尺度：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等；材料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等；上阀盖：常温型(P) 0~+230℃；伸长I型(EI) 0~+566。注：工作温度禁绝跨越各类材料的承诺领域。压盖型式：螺栓压紧式；填料：含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料。
四、气动保温夹套单座调节阀阀内组件：
阀芯型式：单座柱塞型阀芯；流量特征：等百分比特征(%CF)和线性特征(LCF)，Cv值从0.04~14的高精度流量特征合适IEC534-2-1976尺度；材料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和其它耐蜕化合金等。
五、气动保温夹套单座调节阀执行机构：
型式：HA多弹簧薄膜执行机构；膜片材料：乙丙橡胶夹尼龙布、丁青橡胶夹尼龙布；弹簧领域：20~100、80~240Kpa；供气压力：140~400Kpa；气源接口：RC1/4"；情况温度：-30~+70℃。
六、气动保温夹套单座调节阀浸染方法：
用正浸染或反浸染执行机构实现阀的气-关式或气-开式。附件：定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
