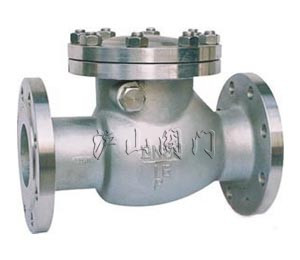

H44W不锈钢旋启式止回阀


H44W不锈钢旋启式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、H44W不锈钢旋启式止回阀简介:

       旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。本类阀门在管道中一般应当水平安装。

二、H44W不锈钢旋启式止回阀用途:

       旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa;公称通径DN15~1200mm;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。旋启式止回阀的采用内装摇臂旋启式结构,阀门所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环,整体没有外漏点,杜绝阀门外泄的可能。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当微量位置补偿。用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。

三、H44W不锈钢旋启式止回阀设计规范:

设计制造:GB/T12236

结构长度:GB/T12221

连接法兰:GB/T9113  JB/T79  HG20592

压力试验:GB/T13927

四、H44W不锈钢旋启式止回阀性能规范:

产品型号

公称压力MPa

试验压力MPa

适用温度℃

适用介质

壳体试验

密封试验

-29~425

水、气、油品等非腐蚀性介质

H44H-10C

1.0

1.5

1.1

H44H-16C

1.6

2.4

1.8

H44H-25C

2.5

3.8

2.8

H44H-40C

4.0

6.0

4.4

H44H-64C

6.4

9.6

7.0

H44H-100C

10.0

15.0

11.0

五、H44W不锈钢旋启式止回阀连接尺寸:(PN16法兰连接尺寸  单位:mm)

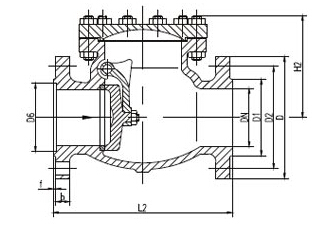

H44W不锈钢旋启式止回阀H44W不锈钢旋启式止回阀结构图

公称通径DN

结构长度

法兰外径

螺栓孔中心圆

密封面直径

法兰厚度

密封面台阶高

螺栓孔数与孔径

L

D

D1

D2

b

f

n-d

50

230

160

125

100

16

3

4-18

65

290

180

145

120

18

3

4-18

80

310

195

160

135

20

3

8-18

100

350

215

180

155

20

3

8-18

125

400

245

210

185

22

3

8-18

150

480

280

240

210

24

3

8-23

200

500

335

295

265

26

3

12-23

250

550

405

355

320

30

3

12-25

300

650

460

410

375

30

4

12-25

350

750

520

470

435

34

4

16-25

400

850

580

525

485

36

4

16-30

450

950

640

585

545

40

4

20-30

500

1025

705

650

608

44

4

20-34

上一个产品:J41W不锈钢法兰截止阀
下一个产品:Q641F不锈钢气动球阀
