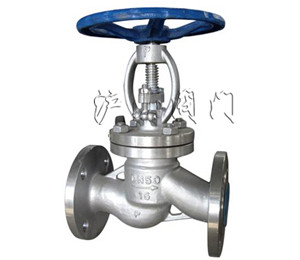

J41W不锈钢法兰截止阀


J41W不锈钢法兰截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、J41W不锈钢法兰截止阀简介:

       J41W不锈钢法兰截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,J41W截止阀具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。J41W系列不锈钢截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门

二、J41W不锈钢法兰截止阀产品特征

公称压力

1.6~6.4Mpa

适用温度范围

≤ 200℃~≤350℃

适用介质

硝酸类、醋酸类、水、油、气类及某些腐蚀性液体

三、J41W不锈钢法兰截止阀结构特点:

1、结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度,显著降低了噪音和振动,提高了阀门的使用寿命与各项性能。

2、截止阀可以安装在管道的任何位置上,介质从下往上流。
3、DN250以上采用先进的多密封,双支架,采用导向运动(能极大提高抗水锤冲击)、介质从上方进入,较好解决了大口径截止阀启闭力矩大,密封无法关严,填料室跑冒,有力提高了阀门各项性能与使用范围。(“关”的力矩是普通阀门的10%“开”的力矩是普通阀门的3%)。
4、不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐蚀性和足够的强度。
5、合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。

四、J41W不锈钢法兰截止阀主要零件材质

零件名称

ZG0Cr18Ni9
304 CF8

ZG00Cr18Ni10
304L CF3

ZG0Cr17Ni14M02
316 CF8M

ZG00Cr17Ni14M02
316L CF3M

WCB

阀体 /阀盖

0Cr18Ni9

00Cr18Ni10

0Cr17Ni11M02

00Cr18Ni10M02

WCB

阀瓣

0Cr18Ni9

00Cr18Ni10

0Cr17Ni14M02

00Cr18Ni10M02

1Cr13

阀杆

0Cr18Ni9

00Cr18Ni10

0Cr17Ni11M02

00Cr18Ni10M02

1Cr13

阀杆螺母



填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304+PTFE

3041+PTFE

316+PTFE

3161+PTFE

石墨 +304

螺栓

不锈铡

35CrM0A

螺母

不锈钢

45

手轮

球墨铸铁、铸钢

五、J41W不锈钢法兰截止阀主要连接尺寸(1.6MPa)

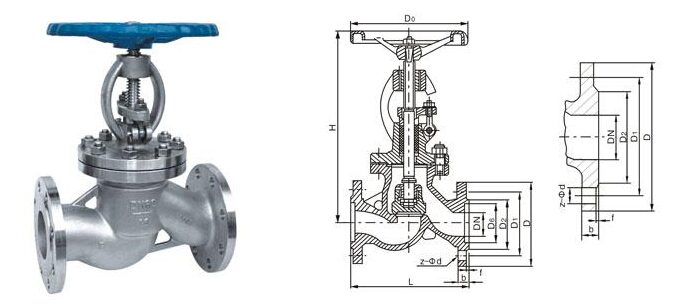

J41W不锈钢法兰截止阀结构图

型 号

公称通径

尺 寸 (mm)

J41W-1.6MPa

L

D

D1

D2

b-f

z-φd





15

130

95

65

45

14-2

4-14

195

100

20

150

105

75

55

14-2

4-14

215

120

25

160

115

85

65

14-2

4-14

240

140

32

180

135

100

78

16-2

4-18

250

160

40

200

145

110

85

16-3

4-18

285

200

50

230

160

125

100

16-3

4-18

300

220

65

290

180

145

120

18-3

4-18

345

240

80

310

195

160

135

20-3

8-18

350

280

100

350

215

180

155

20-3

8-18

410

320

125

400

245

210

185

22-3

8-18

470

350

150

480

280

240

210

24-3

8-23

495

400

200

600

335

295

265

26-3

12-23

580

450

250

650

405

355

320

30-3

12-25

680

550

300

750

460

410

375

30-3

12-25

850

600
