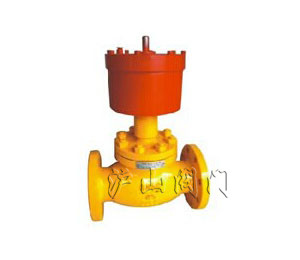

QDQ421F-25气动紧急切断阀


QDQ421F-25气动紧急切断阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 QDQ421F气动紧急切断阀   产品型号 QDQ421F-25
  驱动方式 气动   连接形式 法兰
  结构形式 直通式   密封材料 氟塑料
  压力范围 2.5MPa   公称通径 DN25-DN80
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖QDQ421F-25气动紧急切断阀〗制造商,也是国内大型【切断阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖QDQ421F-25气动紧急切断阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。




一、气动紧急切断阀--产品概述

QDQ421F-25气动紧急切断阀分为常开式和为常闭式,安装在液氨,燃气储罐/管道出口处紧急时能够快速切断的阀门,利用电磁阀来控制阀门的开启-关闭。广泛用于燃气,氨气或弱腐蚀性气体贮罐的安全保护阀门。

气动紧急切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,电磁阀线圈可接收泄露仪器的信号,控制工艺管道内流体的切断、接通或切换。切断阀内结构装有低熔点(易熔合金)的塞子,在出现事故时因温度升增高易熔化泄压来迅速关闭贮罐的出入口来保证贮罐系统的安全。气缸开启压力为≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。

常开型气动紧急切断阀;具有极佳的技术性能,低负荷损失和高可靠性,与远距离气源配套使用,利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时,工作人员迅速通过控制室触动开关,电磁阀瞬间通电,气源快速通过关闭切断阀。

二、气动紧急切断阀--性能规范

规格(DN

公称压力(MPa

密封试验压力(MPa

工作温度(

适用介质

控制油缸或气压部分

阀瓣开启高度(MM

使用介质

阀瓣开启时最大油压或气压(MPa

25

2.5

2.75







-40



~80







液化



石油气、



液氨等

15







2#锭子油



或氨气



3MPa,气0.6MPa

40

2.5

2.75

18

3MPa,气0.6MPa

50

2.5

2.75

18

3MPa,气0.6MPa

65

2.5

2.75

22

3MPa,气0.6MPa

80

2.5

2.75

27

3MPa,气0.6MPa

三、作用原理及结构说明

1阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。

2.阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3.阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。

4.阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

四、主要外形尺寸和连接尺寸(参照构图)

DN

L

D

D1

D2

b

F

Z-Ф

25

160

115

85

65

16

2

4-Ф14

32

180

135

100

78

18

2

4-Ф18

40

200

145

110

85

18

2

4-Ф18

50

230

160

125

100

20

3

4-Ф18

65

290

180

145

120

22

3

8Ф18

80

310

195

160

135

22

3

8-Ф18

100

350

230

190

160

24

3

8-Ф23

125

400

270

220

188

28

3

8-Ф25

150

480

300

250

218

30

3

8-Ф25

200

600

360

310

278

34

3

12-Ф25

250

730

425

370

332

36

3

12-Ф30

300

850

485

430

390

40

3

16-Ф30

五、气动紧急切断阀--注意事项

1,气动型切断阀气缸开启压力≥0.3-0.6Mpa,气缸的日常工作压力,不得低于0.4MPa,保证阀门的正常工作。

2,切断阀采用止回阀原理,只能单向截断,安装时必须注意阀门标志,将要保护的一端作为阀门入口。阀门安装时应注意:高进低出。

3,常闭式气动紧急切断阀不宜长时间开启,避免弹簧疲劳失灵。

4,订货须注明法兰密封面形式,压力等级及连接标准。
