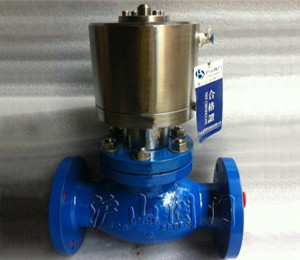

JDQ41Y气动程控切断阀


JDQ41Y气动程控切断阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称 JDQ41Y气动程控切断阀   产品型号 JDQ41Y
  驱动方式 气动   连接形式 法兰
  结构形式 直通式   密封材料 硬质合金
  压力范围 1.6-16.0MPa   公称通径 DN15-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323




 一、气动程控切断阀--概述

JDQ41Y气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。

二、气动程控切断阀--性能规范

规格(DN)

15-200

MPa

公称压力

1.6-16.0

密封试验压力

1.1(倍)

阀体强度试验压力

1.5(倍)

工作温度(℃)

-40∽100 / -40∽425

适用介质

水、蒸汽、油品、气体

结构长度

GB12221-89/ GB12233

法兰标准

JB/T79-94

 三、气动程控切断阀--作用原理及结构说明

当控制器按事先编好的程序对某个气源换向阀输出一个信号,该换向阀动作,使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔,推动活塞运动使阀们开启或关闭。阀门的操作连接方式(如图所示)。
四、气动程控切断阀--主要外型与连接尺寸(参照构图)

1. 连接尺寸 (mm) JDQ41Y-16C

DN

L

D

D1

D2

b

z-Ф

15

130

95

65

45

14

4-Ф14

25

160

115

85

65

16

4-Ф14

32

180

135

100

75

18

4-Ф18

40

200

145

110

85

18

4-Ф18

50

230

160

125

100

20

4-Ф18

65

290

180

145

120

20

4-Ф18

80

310

195

160

135

22

8-Ф18

100

350

215

180

155

24

8-Ф18

2. 连接尺寸 (mm) JDQ41Y-160C

DN

L

D

D1

D2

D6

b

z-Ф

15

170

110

75

62

35

24

4-Ф18

20

190

130

90

62

45

26

4-Ф23

25

210

140

100

72

50

28

4-Ф23

32

230

165

115

85

65

30

4-Ф25

40

260

175

125

92

75

32

4-Ф27

50

300

215

165

132

95

36

8-Ф25



五、气动程控切断阀--主要零件材料:



1.阀体

WCB

2.阀瓣

WCB

3.阀杆

305

4.上盖

WCB

5.填料

F4

6.气缸

WCB/QT450



六、保管、安装及使用的注意事项:


1
、阀门通路两端必须加防护盖,存放在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;
2
、阀门在安装前不要拿掉防尘盖,使阀内无污物存在;
3
、阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;
