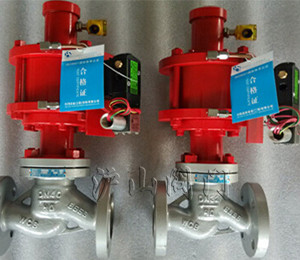

产品名称： |
产品型号： |
J641H |
|
|
驱动方式： |
气动 |
连接形式： |
法兰 |
|
结构形式： |
直通式 |
密封材料： |
不锈钢 |
|
压力范围： |
4.0MPa |
公称通径： |
DN15-DN50 |
|
常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
一、气动程控截止阀用途和性能规范
1、用途：J641H-25气动程控截止阀是一种能在各种管路上做远距离、快速开启和切断的阀门。
2、气动程控截止阀性能规范：
|
规格(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
|
公称压力(Mpa) |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
|
密封试验压力(Mpa) |
4.4 |
4.4 |
4.4 |
4.4 |
4.4 |
4.4 |
|
阀体强度试验压力(Mpa) |
6 |
6 |
6 |
6 |
6 |
6 |
|
工作温度(℃) |
－40℃∽200℃或－40℃∽425℃， 按订货技术要求 |
|||||
|
适用介质 |
水、蒸汽、油品、气体 |
|||||
|
阀瓣开启高度(mm) |
15 |
18 |
18 |
22 |
27 |
30 |
二、作用原理及结构说明
当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气过电磁换向阀的切换进入气动执行机构的气缸上腔或下腔，推动活塞运动使阀们开启或关闭。阀门的工作流向应是高进低出。

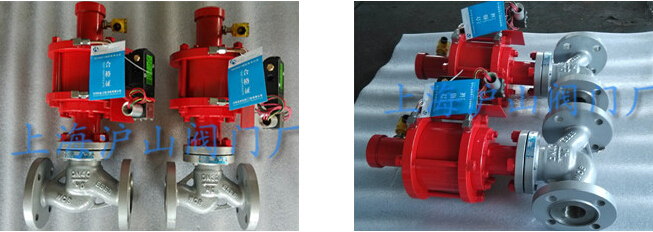

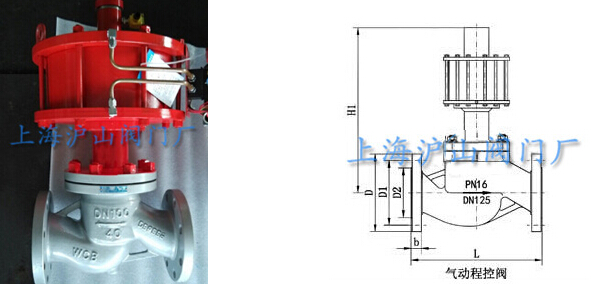

三、气动程控截止阀主要外型和连接尺寸
1、气动程控截止阀连接尺寸(mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z－Ф |
|
15 |
130 |
95 |
65 |
45 |
14 |
4－Ф14 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4－Ф14 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4－Ф14 |
|
32 |
180 |
135 |
100 |
75 |
16 |
4－Ф18 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4－Ф18 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4－Ф18 |
|
65 |
290 |
180 |
145 |
120 |
16 |
8－Ф18 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8－Ф18 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8－Ф23 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8－Ф25 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8－Ф25 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12－Ф25 |
2、气动程控截止阀主要零件材料：
|
阀体 |
WCB |
|
附件：按订货要求提供 |
|
|
阀瓣 |
WCB |
|||
|
阀杆 |
2Cr13 |
电磁换向阀 |
二位五通(外购件) |
|
|
上盖 |
WCB |
阀位显示 |
外购件 |
|
|
填料 |
F4 |
气源处理器 |
外购件 |
|
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
