产品名称： |

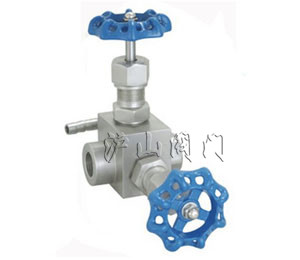

GMJ14F(H)高密封取样阀 |
产品型号： |
GMJ14F(H) |
|
驱动方式： |
手动 |
连接形式： |
内螺纹 |
|
适用介质： |
水、蒸汽、油品等 |
密封材料： |
硬质合金，氟塑料 |
|
压力范围： |
25.0MPa |
公称通径： |
DN6 |
|
常用材质： |
不锈钢 |
技术咨询： |
021-31007323 |
一、GMJ14F(H)高密封取样阀特点：
1、取样阀设计制造
GB/T 12224-1989
JB/ T 7747-1995
2、取样阀连接形式：
管接头内螺纹连接
3、取样阀结构特征：
硬软双密封副；浮动阀瓣;直角式通道
4、阀门检验和试验：
GB/T 13927-1992
5、取样阀材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
二、GMJ14F(H)高密封取样阀技术图片：
三、GMJ14F(H)高密封取样阀性能规范：
|
试验项目 |
压力值 |
|
公称压力 |
25 |
|
壳体试验 |
37.5 |
|
密封试验 |
27.5 |
|
气压试验 |
15 |
|
适用温度 |
≤180°C |
|
适用介质 |
水、蒸气、油品等 |
四、GMJ14F(H)高密封取样阀阀主要零件材料 ：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
GMJ14F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ14F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
PTFE |
五、GMJ14F(H)高密封取样阀主要外形尺寸 ：
|
规格 |
M1 |
M2 |
N-ø |
L |
L1 |
L2 |
H |
D0 |
重量（KG） |
|
DN6 |
G1/2 |
M20×1.5 |
ø10 |
98 |
37 |
75 |
100 |
63 |
1.7 |
