| 产品名称： | ABS隔膜阀 | 产品型号： | G41S |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 堰式 | 密封材料： | 橡胶 |
| 压力范围： | 1.6MPa | 公称通径： | DN15-DN300 |
| 常用材质： | FRPP、PVDF、CPVC、ABS | 技术咨询： | 021-31007323 |

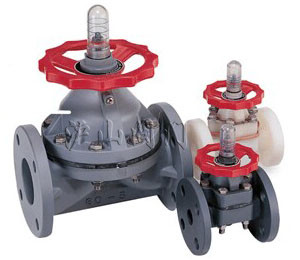

G41F-10S-ABS隔膜阀概述
ABS隔膜阀详细说明
使用范围及结构特点：
1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。
隔膜阀的安装与使用：
1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程度。
ABS隔膜阀零件材质表：
|
NO |
名称 |
材质 |
|
1 |
螺柱 |
钢、不锈钢 |
|
2 |
指示器 |
钢 |
|
3 |
限位罩 |
AS |
|
4 |
卡簧 |
钢、不锈钢 |
|
5 |
手轮 |
ABS、FRPP |
|
6 |
压紧螺母 |
FRPP、C-PVC、不锈钢 |
|
7 |
衬环 |
PTFE |
|
8 |
阀杆螺母 |
钢、铜HT300 |
|
9 |
阀杆 |
钢、不锈钢 |
|
10 |
阀盖 |
FRPP、PVDF、C-PVC |
|
11 |
轴承 |
单向推力球轴承 |
|
12 |
螺母 |
钢、不锈钢 |
|
13 |
螺柱 |
钢、不锈钢 |
|
14 |
阀体 |
FRPP、PVDF、C-PVC |
|
15 |
垫膜 |
EPDM、NBR |
|
16 |
隔膜片 |
FEP、(F46)、PTFE、PVDF |
|
17 |
销 |
钢、不锈钢 |
|
18 |
阀瓣 |
铸铁、玻璃钢、PVDF、PPO |
1.第1、8、9项材质如用SUS-304或SUS-316为特殊规格
2.PVDF隔膜阀上盖标准材质使用FRPP、如须使用PVDF上盖为特殊规格.

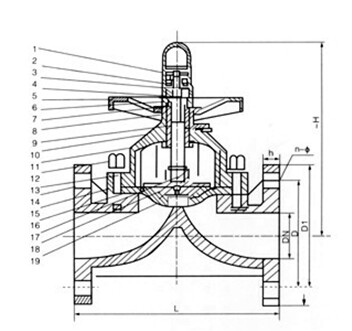

ABS隔膜阀结构图
ABS隔膜阀HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)
|
DN |
D1 |
D |
L |
b |
H |
n |
￠ |
||||||||||||
|
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
||||
|
15 |
95 |
65 |
70 |
65 |
60 |
125 |
110 |
130 |
110 |
14 |
125 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
|
20 |
105 |
75 |
75 |
75 |
70 |
135 |
120 |
150 |
120 |
16 |
145 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
|
25 |
115 |
85 |
90 |
85 |
80 |
145 |
130 |
160 |
130 |
16 |
148 |
4 |
4 |
4 |
4 |
14 |
19 |
14 |
16 |
|
32 |
135 |
100 |
|
|
|
160 |
|
|
|
16 |
165 |
4 |
|
|
|
18 |
|
|
|
|
40 |
145 |
110 |
105 |
110 |
100 |
180 |
180 |
200 |
180 |
16 |
215 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
16 |
|
50 |
160 |
125 |
120 |
125 |
120 |
210 |
210 |
230 |
210 |
18 |
227 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
|
65 |
180 |
145 |
140 |
145 |
140 |
250 |
250 |
290 |
250 |
22 |
286 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
|
80 |
195 |
160 |
150 |
160 |
152 |
300 |
280 |
310 |
280 |
25 |
300 |
4 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
|
100 |
215 |
180 |
175 |
180 |
190 |
350 |
340 |
350 |
340 |
25 |
407 |
8 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
|
125 |
245 |
210 |
210 |
210 |
216 |
400 |
410 |
400 |
410 |
30 |
417 |
8 |
8 |
8 |
8 |
18 |
23 |
18 |
22 |
|
150 |
280 |
240 |
240 |
240 |
240 |
460 |
480 |
480 |
480 |
30 |
576 |
8 |
8 |
8 |
8 |
23 |
23 |
23 |
22 |
|
200 |
335 |
295 |
290 |
295 |
298 |
570 |
570 |
600 |
570 |
35 |
628 |
8 |
12 |
8 |
8 |
23 |
23 |
23 |
22 |
|
250 |
395 |
350 |
355 |
350 |
362 |
680 |
680 |
730 |
680 |
38 |
776 |
12 |
12 |
12 |
12 |
23 |
23 |
23 |
22 |
|
300 |
455 |
400 |
400 |
400 |
432 |
790 |
|
|
|
40 |
800 |
12 |
16 |
12 |
12 |
23 |
25 |
23 |
25 |
注：在HG20592-97标准中（PN1.0Mpa)n为8孔。(PN0.6Mpa)n为4孔。
