产品名称：
|

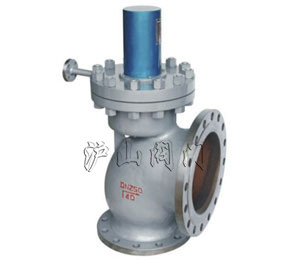

高温高压主安全阀
|
产品型号：
|
A49H
|
|
驱动方式：
|
手动、气动、电动
|
连接形式：
|
法兰
|
|
结构形式：
|
脉冲式
|
密封材料：
|
钴基铬镍不锈钢堆焊
|
|
压力范围：
|
4.0MPa
|
公称通径：
|
DN150-DN250
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
A49H安全阀,锅炉安全阀,高温高压安全阀
一、主安全阀概述
A49H主安全阀主要用于电站锅炉、压力容器、减温减压装置上使用，防止压力超过允许高压力值，保证设备安全运行。
二、主安全阀原理特点
当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
三、主安全阀安装说明
1、阀门必须垂直安装在设备的高位置。
2、排汽管的低点应考虑疏水，以免排汽时产生水击。
3、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。
4、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
四、主安全阀外形连接尺寸
|
型号
|
公称通径
|
连接尺寸
|
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
b
|
z-d
|
DN'
|
D'
|
D1'
|
D2'
|
b'
|
z'-d'
|
|
A49H-40
|
150
|
220
|
230
|
240
|
486
|
300
|
250
|
204
|
30
|
8-25
|
200
|
360
|
310
|
278
|
34
|
12-25
|
|
A49H-40
|
200
|
270
|
295
|
330
|
615
|
375
|
320
|
260
|
38
|
12-30
|
300
|
485
|
430
|
390
|
40
|
16-30
|
|
A49H-40
|
250
|
300
|
350
|
370
|
646
|
445
|
385
|
313
|
42
|
12-34
|
350
|
550
|
490
|
450
|
44
|
16-34
|
