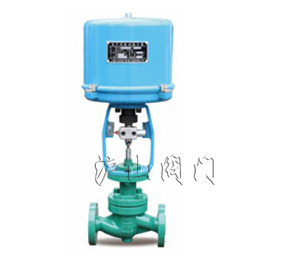

ZRHW小流量调节阀


ZRHW小流量调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 ZRHW小流量调节阀   产品型号 ZRHW
  驱动方式 电动   连接形式 法兰
  结构形式 单座   密封材料 金属夹石墨密封垫
  压力范围 1.6~10.0MPa   公称通径 DN15-DN25
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖ZRHW小流量调节阀〗制造商,也是国内大型【调节阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖ZRHW小流量调节阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、ZRHW小流量调节阀介绍

ZRHW小流量调节阀是一种顶导向单阀座调节阀,具有结构简单、密封性能好、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动,有效使用寿命更长。更小的流量系数选择增加了该阀的使用可选择多弹簧气动薄膜机构或电动执行机构等。



二、ZRHW小流量调节阀标准规格

阀体型式:直通铸造球型阀体
阀芯型式:非平衡式单座柱塞阀芯
公称通径:DN152025 NPS 1/2~ 1
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FFRFMFRTJ
焊接:SWBW
法 兰 距:符合IEC 60534
阀盖形式:标准型(-5~230)、
散热片型(-45~大于230场合)、
低温加长型(-196~ -45)、波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆



三、ZRHW小流量调节阀型号编制

Z

执行机构

H

结构形式

-公称压力

阀体材质

公称通径

Z系列气动调节阀

J:气动薄膜执行机构
R:电动3810L执行机构
D:电动PSL执行机构

H直行程

W:标准型微小流量调节阀
WG:带散热型微小流量调节阀
WV:波纹管型微小流量调节阀
WD:低温型微小流量调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN25= DN25
NPS1=NPS1

如:Z型电动小流量调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHW-16C DN50

四、ZRHW小流量调节阀性能

流量特性

直线、等百分比、快开

可调范围

30:1

额定CV

CV 0.01~1.0

允许泄漏量

硬密封:IV级(0.01% 阀额定容量)
泄漏量标准:GB/T 4213

五、ZRHW小流量调节阀选用参数表

额定流量系数Cv

等百分比









0.25

0.1

0.4

0.63

1.0

直线

0.01

0.04

0.1

0.16

0.25

0.1

0.4

0.63

1.0

公称通径

行程

可选流量系数Cv符合IEC ●推荐)



DN15

16mm

DN20

DN25

电动执行机构

3810L-08
