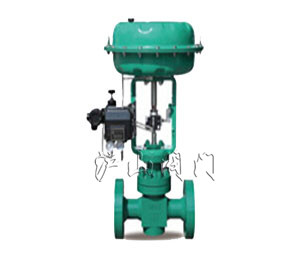

ZHD多级调节阀


ZHD多级调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 ZHD多级调节阀   产品型号 ZHD
  驱动方式 气动   连接形式 法兰
  结构形式 套筒   密封材料 金属夹石墨密封垫
  压力范围 16.0~42.0MPa   公称通径 DN20-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖ZHD多级调节阀〗制造商,也是国内大型【调节阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖ZHD多级调节阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、ZHD多级调节阀介绍

ZHD多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯,多级减压,完全控制流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,可选择多弹簧气动薄膜机构或电动执行机构等。

二、ZHD多级调节阀标准规格

阀体型式:直通锻造阀体
阀芯型式:多级节流阀芯
公称通径:DN20~200 NPS 3/4〞~ 8〞
公称压力:PN160 ~ 420 CLASS 900LB ~2500LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)
填料:V型聚四氟乙烯填料、柔性石墨填料等
密封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构、活塞式执行机构
电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色丙稀酸聚胺酯磁漆



三、ZHD多级调节阀型号编制

执行机构

结构形式

-公称压力

阀体材质

公称通径

Z系列调节阀

J:气动薄膜执行机构
H:气动活塞执行机构
R:电动3810L执行机构
D:电动PSL执行机构

H直行程

D:多级套筒调节阀
G:轴流迷宫调节阀

PN160=160
CL1500LB=1500 LB

C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材质

DN25= DN25
NPS1〞=NPS1〞

如:Z型气动薄膜多级套筒调节阀,压力PN160,阀体材料为A105,公称通径DN50,型号为:ZJHD-160 DN50

四、ZHD多级调节阀设计特点及应用分析

ZHD多级调节阀-沪山阀门制造(上海)有限公司

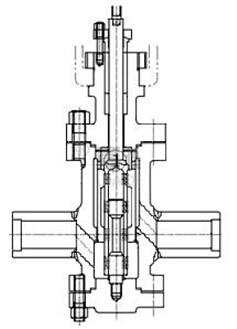

设计特点
◆ 高压差范围内连续调节
◆ 采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀,噪音低。
◆ 阀芯采用非平衡式结构,锥面密封,密封效果好。
◆ 套筒结构为多孔笼式,严格按所需调节特性排列,调节性能好。
◆ 阀芯上下均设有导向,调节平衡,无振动,自清能力强。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用
◆ 锅炉给水旁路作为启动或低负荷运行时候给水调节。
◆ 给水再循环旁路调节(最小流量调节阀)。
◆ 高压旁路喷水减温,过热器喷水减温。
◆ 其他高压差环境下介质调节。



设计特点
◆ 介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。
◆ 阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。
◆ 阀座为锥形密封面,在阀门关闭时,实现可靠密封。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用
◆ 汽机高压内、外缸导管,主调节阀等疏水。
◆ 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。
◆ 锅炉过热器喷水减温。
◆ 高压旁路、各种减温系统高压差喷水。
◆ 给水再循环、给水旁路阀、定期排污系统等。
◆ 其他高压差环境下介质调节。
