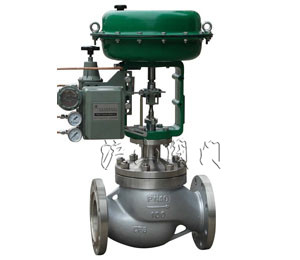

HSC套筒单座调节阀


HSC套筒单座调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 套筒单座调节阀   产品型号 HSC
  驱动方式 气动   连接形式 法兰
  结构形式 套筒   密封材料 V型聚四氟乙烯填料、石墨填料
  压力范围 1.6~6.4MPa   公称通径 DN40-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、 产品概述

HSC套筒单座调节阀CV3000系列产品之一。HSC套筒单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀门结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSI B16.104标准。HSC套筒单座调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-92标准

二、主要技术参数

1 阀体

阀体形式

直通套筒单座铸造球型阀

公称通径

40506580100150200mm

公称压力

ANSI 125150300600JIS 1016203040KPN1.64.06.4MPa

连接型式

密封面型式

FFRFRJLGMFM

法兰标准

JIS B220JB/T79ANSI B16.5-1981GB/T9113HG20594-97HG20618-97

焊接标准

嵌接焊SW(40~50mm);对接焊BW(65~200mm)

材料

铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiSCS16)钛等

上阀盖

常温型

-17~+230

伸长I

-45~-17℃、 +230~+566

伸长II

-100~-45

伸长III

-196~-100

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

2 阀内件

阀芯形式

套筒单座式柱塞型阀芯

套筒形式

分离式套筒

流量特性

等百分比特性(%)和线性特性(L)

材料

不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

3 执行机构

执行器型式

HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

膜片材料

乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围

20~10080~240KPa(HA)190~350190~400KPa(VA6)

供气压力

140~400KPa(HA)400~500KPa(VA6型、VP)

气源接口

RC1/4"(HAVA)G3/81/2"(VP)

环境温度

-30~+70

作用形式

-关式或气-开式

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

4 主要性能指标

泄漏量

金属阀座

小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV

回差

带定位器

小于全行程的1%

不带定位器

小于全行程的3%

基本误差

带定位器

小于全行程的±1%

不带定位器

小于全行程的±5%



注:采用标准的V型聚四氟乙烯填料

可调范围

50:1

5Cv值和行程(%CCLCC)

公称通径

40

50

65

80

100

150

200

阀座直径

Cv=4.0

Cv=6.3

25

Cv=6.3

25

32

25

32

40

32

40

50

40

50

65

65

80

100

80

100

125

额定Cv

4.0

6.3

12

6.3

12

21

12

21

30

21

30

50

30

50

85

85

125

200

125

200

310

额定行程

35

38

50

75

主要外形及连接尺寸

公称通径DN(mm)

40506580100150200mm

结构长度

由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为
您提供完整的图纸及技术资料。
