						  产品名称:
					 | ZZY型自力式压力调节阀 |
						  产品型号:
					 | ZZY型 |

				|
						  驱动方式:
					 |
						自力式
					 |
						  连接形式:
					 |
						法兰
					 |

				|
						  结构形式:
					 |
						单座,双座,套筒
					 |
						  密封材料:
					 |
						 橡胶
					 |

				|
						  压力范围:
					 |
						1.0~10.0MPa
					 |
						  公称通径:
					 |
						DN20-DN300
					 |

				|
						  常用材质:
					 |
						铸钢,不锈钢
					 |
						  技术咨询:
					 |
						021-31007323
					 |

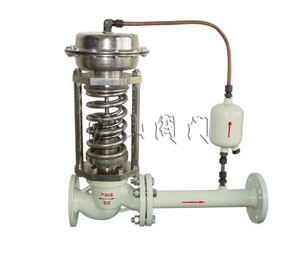

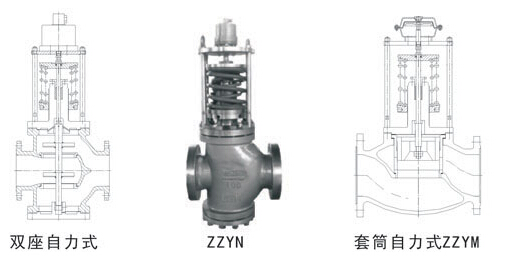

ZZY型自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而自动调节的执行产品。该产品的大特点就是能在无电、无气的场所使用,同时又节约了能源。压力设定期在一定范围内随意可调。ZZY型自力式调节阀根据各种工艺场合的需要有三种阀内件形式:ZZYP(单座自力式压力调节阀);ZZYM(套筒自力式压力调节阀);ZZYN(双座自力式压力调节阀)。用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式:普通(一般场合)、长颈(压力调节范围大)、散热(温度350~550℃)。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式:膜片(普通膜片和增强膜片)、活塞、金属膜片(波纹管)。ZZY型自力式压力调节阀采用快开流量特性,动作灵敏,调节精度高(误差≤10%);该阀占据空间小(相对于重锤式减压阀),调节简易,因而它广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造、民用建筑等各种设备的气体、液体及蒸汽的减压、稳压(用于阀后调节)。或泄压、稳压(用于阀前调节)。


	□结构与原理
	ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。其结构见图一


			| 图一a、用于控制阀后压力的调压阀,阀作用方式为压闭型。 其作用原理如下:
 介质由箭头方向流入阀体,经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到减压、稳压的目的。如阀后压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开度减少,直至阀后压力下降至设定值为止。同理,如阀后压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使阀门的开度加大,直至阀后压力上升至设定值为止。
 |   |

			| 图一b、用于控制阀前压力的调压阀,阀作用方式为压开型。 其作用原理如下:
 介质由箭头方向流入阀体,经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到泄压、稳压的目的。如阀前压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开度增大,直至阀前压力下降至设定值为止。同理,如阀前压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使阀门的开度加小,直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。
 |   |

	□主要零件材料


			| 零件名称 | 材料 |

			| 阀体 | ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |

			| 阀芯 | 1Cr18Ni9、0Cr18Ni12Mo2Ti(堆焊Stellite)、PTFE |

			| 阀座 | 1Cr18Ni9、0Cr18Ni12Mo2Ti(堆焊Stellite) |

			| 阀杆 | 1Cr18Ni9、0Cr18Ni12Mo2Ti |

			| 橡胶膜片 | 丁腈、乙炳、氟、耐油橡胶或0Cr18Ni9Ti |

			| 膜盖 | Q235、Q235涂PTFE |

			| 填料 | 聚四氟乙烯、柔性石墨 |



	□主要技术参数及性能指标


			| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |

			| 额定流量系数KV | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | 900 |

			| 额定行程(mm) | 8 | 10 | 12 | 15 | 18 | 20 | 30 | 40 | 45 | 60 | 65 |

			| 公称通径DN(mm) | 20(或G3/4″) |

			| 阀座直径 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 |

			| 额定流量系数KV | 0.02 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.80 | 1.20 | 1.80 | 2.80 | 4.0 | 5 |

			| 公称压力 PN | MPa | 1.6,2.5,4.0,6.4(6.3)/2.0,5.0,11.0 |

			| Bar | 16,25,40,64(63)/20,50,110 |

			| Lb | ANSI:Class150、Class300、Class600 |

			| 压力分段范围KPa | 15~50、40~80、60~100、80~140、120~180、160~220、200~260、 240~300、280~350、330~400、380~450、430~500、480~560、
 540~620、600~700、680~800、780~900、880~1000、900~1200、
 1000~1500、1200~1600、1300~1800、1500~2100、(其它范围特殊设计)
 |

			| 流量特性 | 快开 |

			| 调节精度 | ±5-10(%) |

			| 使用温度 | -60~350(℃)(低于-60特殊设计)    350~550(℃) |

			| 允许泄漏量 | Ⅳ级(硬密封)    Ⅵ级(软密封)  (GB/T4213-92) |

			| 减压比(阀前压力/阀后压力) | 1.25~10(超过此范围特殊设计) |

	1、压力调节范围的确定:
压力调节范围的确定见上表,控制压力应尽量选在中间期附近,压力范围设定越小,精度越高,因此不要人为扩大压力设定范围。
2、对控制阀后的自力式而言,若阀前后压差比超过10这个范围,建议用多级减压阀或二个自力式串联(阀前压力小于0.8Mpa除外,例如指挥器操作式)。
3、公称压力若超过6.4Mpa,须特殊设计。
4、1kgf/cm2=100KPa。
	□型号编制说明
	ZZYP-16(25、40、64、110)B    ZZYP-16K
Z:执行器大类;Z:自力式系列;Y:压力调节阀:P:单座;16:PN1.6Mpa、40:4.0Mpa
B:控制阀后,压力增加时阀关闭,K:控制阀前,压力增加时阀开启.
ZZYM-16B、ZZYN-16B:M:套筒式压力调节阀;N:双座式压力调节阀

	□连接尺寸及标准
	·法兰按GB/T9113-2000(默认标准)
也可按JB/T79.194,JB/T79.2-94,或HG20592~HG20635-97
·法兰密封面型式:PN16为凸面法兰;PN25为凸面法兰
PN40、PN64(63)为凹凸面法兰,阀体为凹面法兰
·法兰端面距按GB12221-89(其它标准须指明)
·执行机构信号接口:内螺纹M16×1.5
·阀体法兰及法兰端面距离可以按用户指定的标准制造,如ANSI,JIS,DIN等

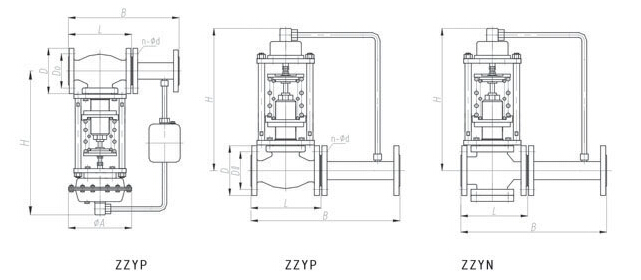

	□外形尺寸及重量


			| 公称通径 (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |

			| 接管长度(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 |

			| 法兰面距L(Pn16、25、40) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |

			| 法兰面距L(PN64) | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 775 | 900 |

			| 压 力
 调
 节
 范
 围
 KPa
 | 15~140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 940 | 950 |

			| A | 280 | 308 |

			| 120~300 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 900 | 950 |

			| A | 230 |

			| 280~500 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 890 | 940 |

			| A | 176 | 194 | 280 |

			| 480~1000 | H | 445 | 480 | 670 | 740 | 780 | 780 | 850 | 880 | 930 |

			| A | 176 | 194 | 280 |

			| 重量(Kg)以PN16为例 | 26 | 37 | 42 | 72 | 90 | 112 | 130 | 169 | 285 | 495 | 675 |

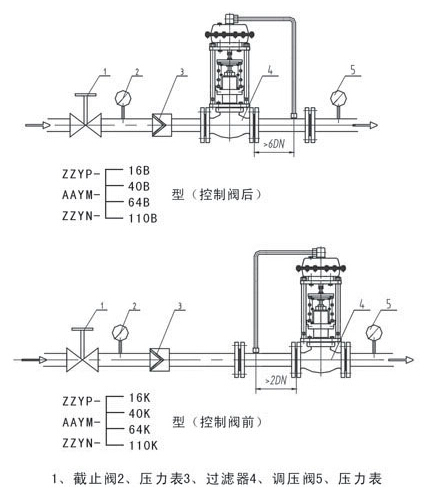

	□安装方式
	阀在气体或低粘度液体介质中使用时,通常ZZY型自力式压力调节阀为直立安装在水平管上,当位置空间不允许时才倒装或斜装。(当确认介质很洁净时,件3可不安装)

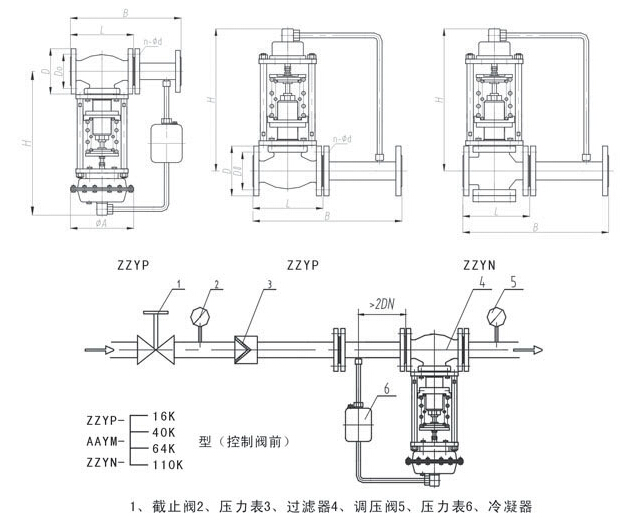

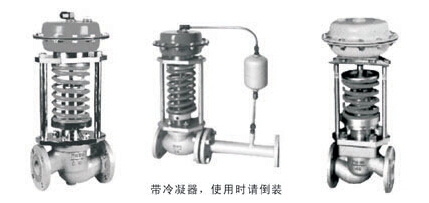

	2、阀在蒸汽或高粘度液体介质中使用时,通常ZZY型自力式压力调节阀为倒立安装在水平管上



	安装时,应注意以下几点:
(1)冷凝器应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水,以后约3个月灌水一次。
(2)取压点应取在调压阀适当位置,阀前调压应大于2倍管道直径,阀后调压应大于6倍管道直径。
(3)为便于现场维修及操作,调压阀四周应留有适当空间,阀前后应设置截止阀与旁路手动阀
(4)调压阀通径过大(DN≥100时),应有固定支架
(5)当确认介质很洁净时,件3可不安装
(6)自力式阀可以比管道通径小,但过滤器和截止阀不能
	□压力调整方法
	见图一(a,b,c)中。自力式压力调节阀在出厂前已按设定值调整好,但用户希望改变设定值,或由于某种原因实际指示值偏离设定值时,可以用调节棒转动件7(调节盘),顺时针方向转动压力降低,反顺时针方向转动压力升高。
