产品名称： |

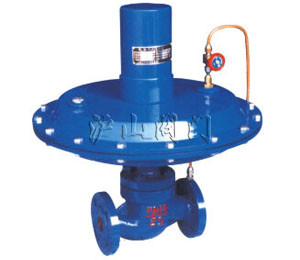

V230Y11（12）型自力式差(微)压调节阀 |
产品型号： |
V230Y11（12）型 |
|
驱动方式： |
自力式 |
连接形式： |
法兰 |
|
结构形式： |
单座，双座 |
密封材料： |
橡胶 |
|
压力范围： |
0.1～1.0MPa |
公称通径： |
DN20-DN100 |
|
常用材质： |
铸钢，不锈钢 |
技术咨询： |
021-31007323 |
V230Y11/12型自力式差(微)压调节阀是一种需要外加能源的执行器产品，可用于公称压力0.1及1.0MPa。微差压均可分段调节，从0.5～100KPa。其用途十分广泛，可用于工业燃烧系统，控制两种物料，如煤气、空气流量配比，以达到理想燃烧。用于氢冷发电机组密封油系统，控制密封油气氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀。
V230Y11/12型自力式差(微)压调节阀主要零件材料
阀体：HT200～450、ZG1Cr18Ni9Ti、ZGCR18Ni12Mo2Ti
阀芯：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
阀座：Cr18Ni12Mo2Ti、1Cr18Ni9Ti
弹簧：60Si12Mn、1Cr18Ni9Ti、50CrVA
波纹管：1Cr18Ni9Ti
膜片：丁腈橡胶、耐油橡胶、氟橡胶
膜盖：A 3 、1Cr18Ni9Ti
V230Y11/12型自力式差(微)压调节阀主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
额定流量系数 Kv |
单座 |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
双座 |
|
|
|
|
53 |
83 |
|
|
|
|
额定行程L（mm） |
|
8 |
10 |
15 |
20 |
||||
|
公称压力PN（MPa） |
0.10、1.0 |
||||||||
|
差压调节范围（kPa） |
0.5～5.5、5～10、9～14、13～19、18～24、22～28 |
||||||||
|
介质温度（%） |
≤80 |
||||||||
|
调节精度（%） |
≤10 |
||||||||
|
允许泄漏量 |
单座 |
10 -4 ×阀额定量容量（Ⅳ级） |
|||||||
|
双座 |
5×10 -3 ×阀额定容量（Ⅱ级） |
||||||||
注：1.单座公称压力为0.10MPa,双座为1.0MPa.
2.双座差压调节范围为36～44……88～100KPa
