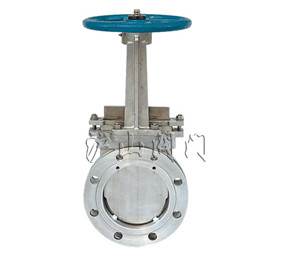

| 产品名称： | PZ73H、PZ73F、PZ73Y 型手动刀型闸阀 | 产品型号： | PZ73H、PZ73F、PZ73Y |
| 驱动方式： | 手动、气动、电动 | 连接形式： | 对夹、法兰 |
| 结构形式： | 明杆、暗杆 | 密封结构： | 硬质合金、铸钢、橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN50-DN800 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
【产品说明】
PZ73H、PZ73F、PZ73Y 手动刀型闸阀：手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。
采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
【产品性能参数】
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）主要性能参数
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ73H-10C/16C |
10、16 |
1.0、1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ73F-10P/16P |
||||
|
PZ73Y-10P/16P |
【产品零部件材料】
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）零部件材料
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
PZ73H-10C/16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
PZ73F-10P/16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ73Y-10P/16P |
CF8 (304) |
0Cr18Ni9 (304) |
||
【产品外形及结构尺寸 (PN10)】
PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
560 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
23×M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
2×M |
24×M30 |
680 |
【产品外形及结构尺寸 (PN16)】
PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
180 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
180 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
220 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
360 |
|
250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
360 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
400 |
|
350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
400 |
|
400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
400 |
|
450 |
114 |
640 |
585 |
545 |
1100 |
20×M27 |
530 |
|
500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
530 |
|
600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
600 |
|
800 |
190 |
1025 |
950 |
898 |
2000 |
24×M36 |
680 |

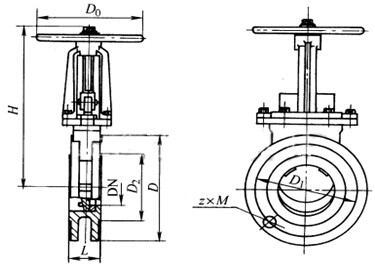

【产品外形及结构尺寸示意图】
