产品名称： |
VC6013电动二通阀 |
产品型号： |
VC6013 |
|
驱动方式： |
电动 |
连接形式： |
法兰，螺纹 |
|
结构形式： |
二通 |
密封材料： |
丁腈橡胶(NBR) |
|
使用介质： |
冷冻水，热水，低压蒸汽 |
公称通径： |
DN15-DN25 |
|
常用材质： |
黄铜 |
技术咨询： |
021-31007323 |

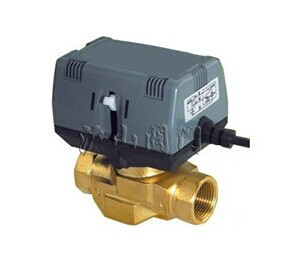

一、VC6013电动二通阀简介：
VC6013系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭，达到控制室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作,开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气;当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。
三、VC6013电动二通阀技术原理：
二通阀由温度传感器，比例积分温度控制器和电动调节阀组成送风温度控制系统，安装在送风管道的温度传感器，把检测到的温度信号传送至温度控制器，由温度控制器将温度传感器的检测值与设定值不断比较，同时不断地输出信号，控制电动调节阀的开度连接可调，终使温度传感器测量的环境温度保持在设定的温度范围内。
四、VC6013电动二通阀材料说明：
阀体材料：锻造黄铜
阀杆材料：黄铜
密封材料：丁腈橡胶(NBR)
驱动器底盘：不锈钢
驱动器盖：铝合金
五、VC6013电动二通阀型号规格：
|
产品型号
|
GVG系列电动阀
|
GVG系列电动阀
|
|
材 料
|
黄铜阀体、不锈钢基座、
铝罩壳 |
黄铜阀体、阀芯、密封蝶、
不锈钢阀杆、弹簧 |
|
可承压力(MPa)
|
2.5MPa
|
|
|
阀体连接
|
标准圆柱管螺纹
|
|
|
适用介质
|
冷冻水、热水或低压蒸气
|
|
|
适用液体温度
|
2℃~105℃
|
|
|
环境温度及湿度
|
0℃~50℃不凝露
|
|
|
水流控制方式
|
开关
|
|
|
驱动电源
|
AC220V(+10%、15%)，50Hz功耗≤5W
|
|
|
电机类别
|
磁滞同步电机，转速500r/min
|
|
|
全行程时间
|
开6秒，关4秒
|
开8秒，关5秒
|
|
产品型号
|
阀门形式
|
联接螺纹
|
流量系数
Kv |
关闭压差
(MPa) |
工作
介质 |
流体
温度 |
环境
温度 |
承压
(MPa) |
电气规格
|
存放温度
|
|
VC6013GC21520A4
|
常闭二通
|
G1/2
|
2.0
|
0.25
|
冷冻/
热水 |
2-94℃
|
＜40℃
|
2.5
|
220V
(±10%) 50-60Hz |
-40-
+70℃ |
|
VC6013GC22043A4
|
常闭二通
|
G1/2
|
3.2
|
0.20
|
||||||
|
VC6013GC22032A4
|
常闭二通
|
G3/4
|
3.2
|
0.20
|
||||||
|
VC6013GC22046A4
|
常闭二通
|
G3/4
|
4.6
|
0.15
|
||||||
|
VC6013GC22557A4
|
常闭二通
|
G1
|
5.7
|
0.10
|
||||||
|
VC6013GC22568A4
|
常闭二通
|
G1
|
6.8
|
0.08
|
||||||
|
VC6013GB31532A4
|
分流三通
|
G1/2
|
3.2
|
0.15
|
||||||
|
VC6013GB32046A4
|
分流三通
|
G3/4
|
4.6
|
0.10
|
||||||
|
VC6013GB32557A4
|
分流三通
|
G1
|
5.7
|
0.10
|
六、VC6013电动二通阀分类特点：
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
