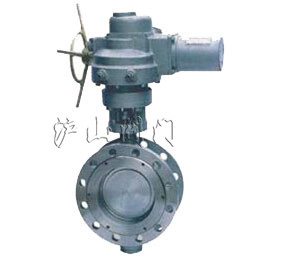

DT943电动法兰式多层次金属硬密封蝶阀


DT943电动法兰式多层次金属硬密封蝶阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 电动法兰式多层次金属硬密封蝶阀   产品型号 DT943
  驱动方式 电动   连接形式 法兰
  结构形式 多层次   密封结构 硬密封
  压力范围 1.6~2.5MPa   公称通径 DN50-DN2000
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、DT943电动法兰式多层次金属硬密封蝶阀介绍


  法兰式多层次金属硬密封蝶阀除保留原有蝶阀具有的结构紧凑,体积小,重量轻,操作方便,性能可靠,维修简单外,还具有抗老化,抗辐照,经久耐用,寿命长,耐温耐高压,应用范围广等特点。广泛应用于热力管道,锅炉辅机系统,石油化工和冶金行业中,用来切断和调节各种非腐蚀性和腐蚀性介质

二、Dd343H/F(6、9)电动法兰式多层次金属硬密封蝶阀主要连接尺寸
产品名称 公称通径 结构长度(标准值)L 外形尺寸(参考值) 连接尺寸(标准值)
H Dd343H Dd643H Dd943H PN0.6MPa PN1.0MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
Dd(3.6.9)43H-(6.10)C.P.R.V系列法兰式多层次金属硬密封蝶阀 50 2 108 150 112 350 180 200 625 245 72 530 250 255 140 110 4-14 165 125 4-18
65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 160 130 4-14 185 145 4-18
80 3 114 180 120 380 180 200 645 245 72 565 250 255 190 150 4-18 200 160 8-18
100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 170 4-18 220 180 8-18
125 5 140 200 164 460 180 200 715 355 92 640 250 255 240 200 8-18 250 210 8-18
150 6 140 210 175 555 270 280 800 355 92 705 300 315 265 225 8-18 285 240 8-22
200 8 152 230 208 760 400 425 850 250 170 775 300 315 320 280 8-18 340 295 8-22
250 10 165 250 243 830 400 425 925 250 170 945 300 315 375 335 12-18 395 350 12-22
300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 440 395 12-22 445 400 12-22
350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 490 445 12-22 605 460 16-22
400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 540 495 16-22 565 515 16-26
450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 595 550 16-22 615 565 20-26
500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 645 600 20-22 670 620 20-26
600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 755 705 20-26 780 725 20-30
700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 860 810 24-26 895 840 24-30
800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 975 920 24-30 1015 950 24-33
900 36 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1075 1020 24-30 1115 1050 28-33
1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1175 1120 28-30 1230 1160 28-36
1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1405 1340 32-33 1455 1380 32-39
1400 56 530 710 850 2345 1000 925       2886     1630 1560 36-36 1675 1590 36-42
1600 64 600 790 1030 2780 1000 925       3156     1830 1760 40-36 1915 1820 40-48
1800 72 670 870 1230 3020 1100 980       3421     2045 1970 44-39 2115 2020 44-48
2000 80 760 950 1350 3270 1100 980       3685     2265 2180 48-42 2325 2230 48-48


产品名称 公称通径 结构长度(标准值)L 外形尺寸(参考值) 连接尺寸(标准值)
H Dd343H Dd643H Dd943H PN1.6MPa PN2.5MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
Dd(3.6.9)43H-(16、25)C.P.R.V系列法兰式多层次金属硬密封蝶阀 50 2 108 150 112 350 180 200 625 245 72 530 250 255 165 125 4-18 165 125 4-18
65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 185 145 4-18 185 145 8-18
80 3 114 180 120 380 180 200 645 245 72 565 250 255 200 160 8-18 200 160 8-18
100 4 127 190 138 420 180 200 675 355 92 600 250 255 220 180 8-18 235 190 8-22
125 5 140 200 164 460 180 200 715 355 92 640 250 255 250 210 8-18 270 220 8-26
150 6 140 210 175 555 270 280 800 355 92 705 300 315 285 240 8-22 300 250 8-26
200 8 152 230 208 760 400 425 850 250 170 775 300 315 340 295 12-22 360 310 12-26
250 10 165 250 243 830 400 425 925 250 170 945 300 315 405 355 12-26 425 370 12-30
300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 460 410 12-26 485 430 16-30
350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 520 470 16-26 555 490 16-33
400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 580 525 16-30 620 550 16-36
450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 640 585 20-30 670 600 20-36
500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 715 650 20-33 730 660 20-36
600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 840 770 20-36 845 770 20-39
700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 910 840 24-36 960 875 24-42
800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 1025 950 24-39 1085 990 24-48
900 36 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1125 1050 28-39 1185 1090 28-48
1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1255 1170 28-42 1320 1210 28-56
1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1485 1390 32-48 1530 1420 32-56
1400 56 530 710 850 2345 1000 925       2886     1685 1590 36-48 1755 1640 36-52
1600 64 600 790 1030 2780 1000 925       3156     1930 1820 40-56 1975 1860 40-62
1800 72 670 870 1230 3020 1100 980       3421     2130 2020 44-56 2195 2070 44-70
2000 80 760 950 1350 3270 1100 980       3685     2345 2230 48-62 2425 2300 48-70

注:Dd-代表多层次密封结构。

三、DT943电动法兰式多层次金属硬密封蝶阀主要外形和连接尺寸

产品名称 公称通径 结构长度(标准值)L 外形尺寸(参考值) 连接尺寸(标准值)
H Dd343H Dd643H Dd943H PN4.0MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d
Dd(3.6.9)43H-40C.P.R.V系列法兰式多层次金属硬密封蝶阀 50 2 108 150 112 350 180 200 625 250 170 530 250 255 165 125 4-18
65 21/2 112 170 115 370 270 280 625 250 170 530 250 255 185 145 8-18
80 3 114 180 120 380 270 280 645 250 170 565 250 255 200 160 8-18
100 4 127 190 138 420 270 280 675 250 170 600 250 255 235 190 8-22
125 5 140 200 164 460 380 420 715 450 220 640 250 255 270 220 8-26
150 6 140 210 175 555 380 420 800 450 220 705 300 315 300 250 8-26
200 8 152 230 208 760 400 425 850 450 220 775 300 315 375 320 12-30
250 10 165 250 243 830 400 425 925 450 280 945 300 315 450 385 12-33
300 12 178 270 250 895 450 560 1035 650 280 1070 300 315 515 450 16-33
350 14 190 290 280 950 450 560 1070 650 280 1140 300 315 580 510 16-36
400 16 216 310 305 1190 535 580 1190 650 280 1210 300 315 660 585 16-39
450 18 222 330 350 1255 535 580       1335 575 714 685 610 20-39
500 20 229 350 380 1305 535 580       1415 575 714 755 670 20-42
注:法兰标准:GB/T9113.1-2000   GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),本产品一般按短系列,若需长系列或特殊材料定货时提出。
注:Dd-代表多层次密封结构。
