一、JM744X/JM644X快开排泥阀是什么？
JM744X/JM644X隔膜式液压、气动快开排泥阀，是一种常用于沉淀池、澄清池、污水处理池底部的自动排泥阀门。它主要安装在池底外侧排泥管道上，用于定期排出沉积在池底的泥沙、污泥和杂质，保证水处理系统稳定运行。其中，JM744X一般为液压快开排泥阀，依靠液压水源控制阀门启闭；JM644X一般为气动快开排泥阀，依靠压缩空气作为控制动力。两者结构原理相近，区别主要在于驱动介质不同。这类阀门的特点是：开启速度快、排泥效率高、密封可靠，特别适合污水、原水、沉淀池排泥等含杂质介质工况。
二、JM744X/JM644X快开排泥阀工作原理
JM744X/JM644X快开排泥阀采用隔膜式控制结构，阀门内部通过尼龙强化橡胶隔膜分隔成上下两个腔室。
当控制系统向隔膜腔内通入清水压力或压缩空气时，隔膜受压推动阀杆和阀盘动作，使阀门关闭，阻止池内污泥排出。
当需要排泥时，通过电动或手动二位四通换向阀切换控制介质流向，使隔膜腔压力释放，阀盘迅速开启，池底沉积的污泥、泥沙和污物便通过排泥管快速排出。排泥完成后，控制介质重新进入隔膜腔，推动阀盘复位关闭，阀门停止排泥。简单理解就是：有控制压力时关闭，泄压切换后快速开启，重新加压后再次关闭。
三、JM744X/JM644X快开排泥阀主要结构组成
JM744X/JM644X隔膜式快开排泥阀主要由以下部件组成：
阀体、阀盖、膜片压板、阀盘、阀杆、尼龙强化橡胶膜片、连接法兰及控制管路等。
从结构形式上看，该阀属于角式排泥结构，介质流道转向明显，适合安装在沉淀池底部排泥口位置。阀门上部为控制腔，下部为主流道，阀杆带动阀盘上下动作，实现快速启闭。
与活塞式结构相比，隔膜结构没有传统活塞摩擦磨损问题，动作更灵活，也更适合泥沙、污水等含颗粒介质。
四、JM744X/JM644X快开排泥阀产品主要技术参数
根据图中资料，该类排泥阀主要参数如下：
公称压力：0.6MPa、1.0MPa
公称通径：DN100-DN400
低驱动力：0.15MPa
适用介质：水、污水
驱动介质：清水、压缩空气
适用温度：0-80℃
法兰标准：GB/T 17241.6、GB/T 9113
试验标准：GB/T 13927、API598
从参数可以看出，JM744X/JM644X快开排泥阀主要适用于中低压水处理系统，不适合高温、高压或强腐蚀性介质工况。
五、JM744X/JM644X快开排泥阀主要材质说明
该阀门常见材质配置如下：
阀体、阀盖可采用铸铁、球墨铸铁或碳钢，适合普通给排水和污水处理系统使用。
膜片压板、阀盘可采用球铁或青铜材质，保证阀盘强度和启闭稳定性。
阀杆通常采用不锈钢材质，具有较好的耐腐蚀性和抗锈蚀能力。
膜片采用尼龙强化橡胶，既具有弹性密封能力，又能承受一定控制压力，是该阀门实现快速启闭的关键部件。
六、JM744X和JM644X有什么区别？
JM744X和JM644X的核心区别在于控制动力不同。
JM744X液压快开排泥阀使用清水或压力水作为驱动介质，适合现场具备稳定压力水源的水厂、给排水系统和沉淀池排泥系统。
JM644X气动快开排泥阀使用压缩空气作为驱动介质，适合现场具备空压系统、需要集中气动控制的污水处理厂、工业废水处理站等场合。
如果现场有稳定气源，可以优先考虑JM644X气动排泥阀；如果现场更容易获取清水压力源，则可以选择JM744X液压排泥阀。
七、隔膜式快开排泥阀的优势
1. 排泥速度快
快开排泥阀的开启动作迅速，可以在较短时间内打开排泥通道，使沉淀池底部污泥快速排出，提高排泥效率。
2. 适合污水和泥沙介质
该阀采用隔膜代替活塞结构，减少了运动部件之间的直接摩擦，不容易因泥沙颗粒造成卡阻，适合污水、原水、泥浆等含杂质介质。
3. 密封可靠
阀盘关闭后可以有效切断排泥口，防止池内介质持续泄漏。尼龙强化橡胶隔膜具有较好的弹性和耐疲劳性能，有利于提高控制稳定性。
4. 可实现自动控制
通过电动或手动换向阀控制，可以实现远程排泥、定时排泥和自动化联动控制，适合水厂和污水处理厂集中管理。
5. 使用寿命较长
由于隔膜结构减少了活塞式运动磨损，阀门在含泥沙介质中运行时更耐用，维护频率相对较低。
八、典型应用场景
JM744X/JM644X隔膜式液压气动快开排泥阀主要应用于：
自来水厂沉淀池排泥
污水处理厂沉淀池排泥
工业废水处理系统
澄清池、浓缩池底部排泥
给排水工程排污系统
含泥沙介质管道定期排放
尤其是在需要周期性快速排泥的水处理系统中，该阀门比普通闸阀、蝶阀更适合自动化排泥控制。
九、安装注意事项

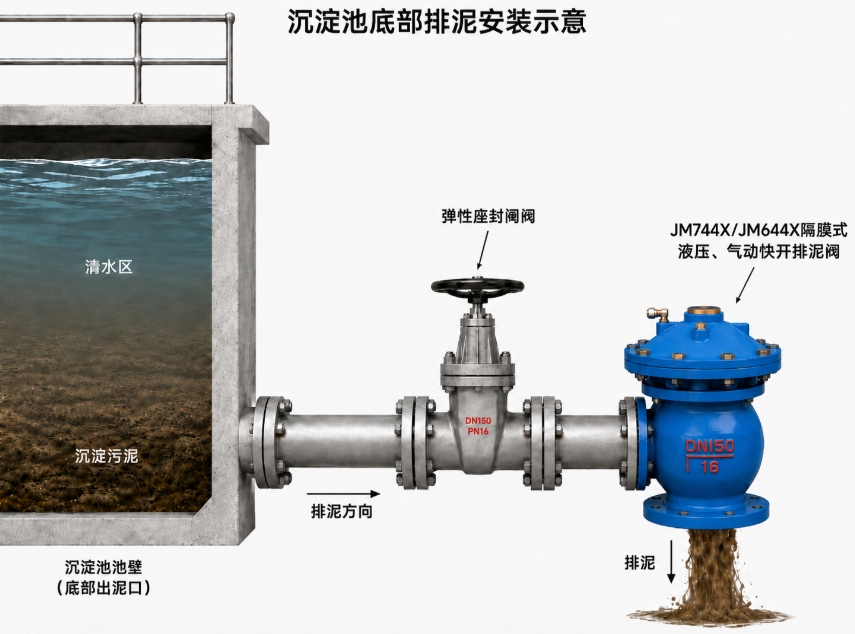

第一，快开排泥阀通常安装在沉淀池底部外侧，安装位置应便于检修和控制管路连接。
第二，阀门进出口方向应按照设计图纸和阀体流向要求安装，避免反装影响排泥效果。
第三，控制管路应保持畅通，液压型应保证清水压力稳定，气动型应保证气源压力满足启闭要求。
第四，排泥管道内应避免大块杂物进入阀腔，必要时可在系统前端设置拦污或过滤措施。
第五，长期运行后应定期检查膜片、阀盘、阀杆和密封面，发现膜片老化、变形或破损时应及时更换。
十、选型建议
选择JM744X/JM644X快开排泥阀时，应重点确认以下几个参数：
首先确认公称通径，根据排泥管道口径选择DN100、DN150、DN200、DN300或DN400等规格。
其次确认公称压力，普通沉淀池排泥系统多选择0.6MPa或1.0MPa压力等级。
第三确认驱动方式。如果现场使用压力水控制，可选JM744X液压型；如果现场有稳定压缩空气系统，可选JM644X气动型。
第四确认介质情况。如果介质中泥沙颗粒较多，应重点关注阀体流道、膜片质量和阀盘密封可靠性。
第五确认安装空间。由于该阀属于角式结构，安装前应核对外形尺寸，避免现场管道空间不足。
十一、总结
JM744X/JM644X隔膜式液压气动快开排泥阀，是水处理系统中非常重要的排泥控制阀门。它通过液压或气动控制隔膜动作，实现阀门快速开启和关闭，能够有效排出沉淀池底部泥沙、污泥和污物。
相比普通手动阀门，快开排泥阀更适合自动化排泥系统；相比活塞式结构，隔膜式结构磨损更小，更适合污水、泥浆、泥沙等颗粒介质工况。正确选型、规范安装、定期维护，才能保证排泥阀长期稳定运行。
关键词：JM744X液压快开排泥阀、JM644X气动快开排泥阀、隔膜式快开排泥阀、沉淀池排泥阀、液压气动排泥阀、污水处理排泥阀、快开排泥阀工作原理
