一、HC41X节能消声止回阀是什么？
HC41X节能消声止回阀是一种常用于给排水管道、水泵出口、消防供水、空调循环水、工业循环水系统中的自动止回阀门。它的主要作用是防止管道中的介质倒流，避免水泵停机后产生倒流冲击，从而保护水泵、管道和其他设备的安全运行。从结构上看，HC41X节能消声止回阀属于升降式消声止回阀的一种。阀瓣在介质压力作用下自动开启，当介质停止流动或发生倒流趋势时，阀瓣在弹簧力和反向介质压力的共同作用下迅速复位关闭，实现止回功能。与普通止回阀相比，HC41X节能消声止回阀的优势在于启闭行程短、关闭速度快、噪声低、水锤小，特别适合安装在水泵出口等容易产生倒流冲击的位置。
二、HC41X节能消声止回阀的工作原理
HC41X节能消声止回阀依靠管道内介质自身压力实现自动启闭，不需要外部动力。
当水泵启动后，管道内介质向前流动，压力推动阀瓣克服弹簧阻力向上开启，水流通过阀体内部流道进入下游管路。由于该阀采用导向结构，阀瓣在开启和关闭过程中运行较为平稳，不容易出现晃动和偏移。
当水泵停止运行或下游介质产生回流趋势时，正向压力减小，弹簧推动阀瓣快速回到阀座位置，同时反向介质压力进一步帮助阀瓣压紧密封面，从而阻止介质倒流。
这种弹簧辅助关闭结构，可以在倒流尚未形成较大冲击之前提前关闭阀门，因此能够有效降低水锤噪声，减少管道震动。
三、HC41X节能消声止回阀主要结构特点
1. 节能效果好，流体阻力小
HC41X节能消声止回阀内部结构相对紧凑，流道设计较为顺畅。介质通过时阻力较小，可以减少管道系统的压力损失，对水泵运行效率更友好。
2. 消声性能好，关闭噪声低
普通旋启式止回阀在关闭时容易出现阀瓣撞击阀座的声音，严重时还会引起管道震动。HC41X节能消声止回阀通过弹簧加载和短行程关闭设计，使阀瓣能够快速、平稳复位，从而降低关闭冲击声。
3. 防止介质倒流，减轻水锤影响
在水泵出口管路中，停泵瞬间很容易产生倒流和水锤。HC41X节能消声止回阀能够在介质反向流动前及时关闭，减少水流反冲，对水泵叶轮、管道法兰、压力表及其他附件都有一定保护作用。
4. 结构紧凑，安装方便
该阀门外形尺寸较短，重量相对较轻，适合安装空间有限的管道系统。根据图中资料，HC41X节能消声止回阀可用于水平管道，也可用于垂直管道，但安装时必须保证介质流向与阀体箭头方向一致。
5. 密封性能较好
图中材料表显示，HC41X节能消声止回阀的阀瓣密封部位采用丁腈橡胶，适用于清水、给排水、弱腐蚀性液体等工况。橡胶密封可以提高关闭时的贴合效果，减少倒流泄漏。

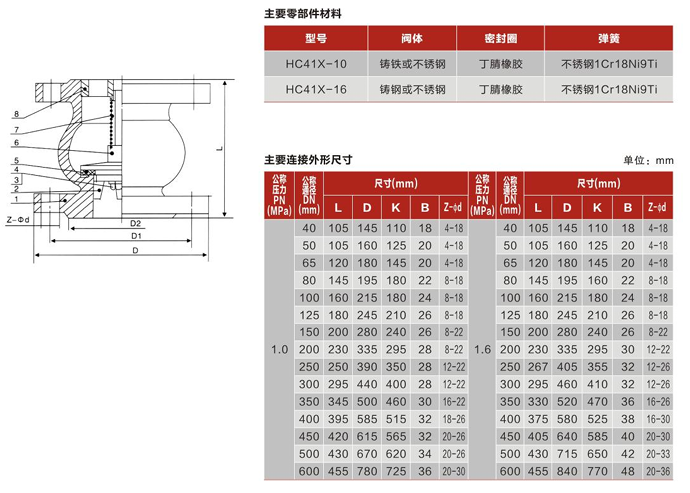

四、HC41X节能消声止回阀主要技术参数
根据图中参数，HC41X节能消声止回阀常见技术范围如下：
公称压力：PN1.0MPa、PN1.6MPa
公称通径：DN40-DN600
适用介质：水、弱腐蚀性液体
适用温度：0-80℃
法兰标准：GB/T 17241.6、GB/T 9113
试验标准：GB/T 13927、API598
常见型号包括HC41X-10和HC41X-16，其中“10”通常对应PN1.0MPa，“16”通常对应PN1.6MPa。实际选型时，应根据管道设计压力、介质类型、温度和连接标准进行确认。
五、HC41X节能消声止回阀主要材质说明
HC41X节能消声止回阀常见材质配置如下：
阀体可选铸铁或不锈钢，适用于不同管道环境。普通给排水系统多采用铸铁阀体；如果介质具有一定腐蚀性，或现场对耐腐蚀性能要求较高，可考虑不锈钢阀体。
阀瓣密封材料通常采用丁腈橡胶，具有较好的弹性和密封性能，适合清水、生活给水、循环水等介质。
弹簧通常采用不锈钢材料，如1Cr18Ni9Ti，具有较好的耐腐蚀性和弹性稳定性，能够保证阀瓣长期启闭可靠。
六、HC41X节能消声止回阀适用场景
HC41X节能消声止回阀主要适用于以下工况：
给水管道系统
建筑给排水系统
消防泵出口管路
空调循环水系统
工业循环水管道
水泵出口防倒流系统
弱腐蚀性液体输送管道
尤其是在水泵频繁启停、管道容易产生倒流、水锤和噪声的场合，选择HC41X节能消声止回阀比普通止回阀更合适。
七、HC41X节能消声止回阀安装注意事项
安装HC41X节能消声止回阀时，应重点注意以下几点：
第一，阀门安装方向必须与介质流向一致，不能反装。阀体上一般会标有流向箭头，安装时应以箭头方向为准。
第二，安装前应清理管道内部杂质，避免焊渣、砂粒、铁屑进入阀腔，影响阀瓣启闭和密封效果。
第三，阀门两端法兰应保持同轴，螺栓应均匀拧紧，避免因管道应力造成阀体变形。
第四，水泵出口安装时，应根据现场工况合理布置闸阀、蝶阀、软接头、压力表等附件，保证检修和运行安全。
第五，如果用于垂直管道，应确认介质流向和阀门结构是否满足安装要求，避免因安装方向不当导致阀瓣无法正常复位。
八、HC41X节能消声止回阀选型建议
选择HC41X节能消声止回阀时，不能只看口径，还要结合实际工况综合判断。
如果用于普通清水管道，可选择铸铁阀体、丁腈橡胶密封的HC41X节能消声止回阀；如果介质有一定腐蚀性，建议选用不锈钢阀体或更耐腐蚀的密封材料。
如果系统压力为1.0MPa，可选HC41X-10；如果系统压力接近或高于1.0MPa，应优先考虑HC41X-16或更高压力等级产品。
对于水泵出口工况，应重点关注阀门的关闭性能、消声效果和防水锤能力。若管道压力波动较大，应结合系统设计进一步校核，避免单纯依靠止回阀解决所有水锤问题。
九、总结
HC41X节能消声止回阀是一种兼具止回、防倒流、消声和减小水锤作用的管道阀门。它结构紧凑、启闭灵活、流阻较小，适用于给排水、消防、空调循环水和工业水系统等场合。
在水泵出口管道中，HC41X节能消声止回阀能够有效减少介质倒流带来的冲击，降低普通止回阀关闭时产生的噪声和震动。正确选型、正确安装，才能让阀门发挥稳定的止回和保护作用。
文章关键词：HC41X节能消声止回阀、消声止回阀、静音止回阀、水泵出口止回阀、给排水止回阀、HC41X止回阀工作原理
