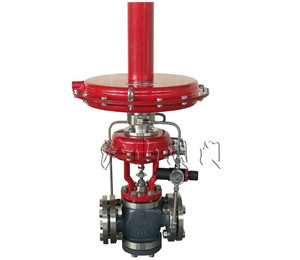

一、氮封阀的组成介绍：
氮封装置是由供氮装置和泄氮装置两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O，通过氮封装置精确控制。
二、氮封阀的工作原理：
设在罐顶的取压点的介质经导压管引入检测机构，反馈结构的设计使得介质直接经阀盖进入检测机构，在罐顶的罐呼吸阀能起安全作用，一般泄氮阀的压力设定点略大于供氮阀的压力设定点，以免供、泄氮装置频繁工作。在流量控制方面每个阀门都配有控制流量百分比的固定板孔，气体密封系统的每个阀门尺寸根据气体流量表排列，根据提供的稳定气体压力计算适应特定需要气体密封的流量。
氮封阀中的氮气可以起到置换装置介质、平衡系统的压力等功能，用于保持容器顶部保护气的压力恒定，一般的氮气压力是常压，主要作用在于减少挥发，如苯罐，二是放置介质与空气的反应，如碱罐。进罐压力一般减压至1bar。适用于各类大型储罐的气封保护系统，运行可靠，并广泛适用于石油、化工等行业。
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气。使罐内压力下降，降至泄氮压力设定点时，泄氮装置自动关闭。
当储罐出液阀开启，用户放料时，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。
三、氮封阀的作用：
防止储罐挥发性有毒或可燃气体泄放到罐外危害安全,以一定的微压氮气在罐内保持一定的压力，相比自力式阀 氮封阀可以从阀前的几公斤压力一次性减压到需要的微正压，应用自力式阀可能会需要多级降压才能达到这么小的压力和精度。
|
